在低压配电系统中，尤其是TN-S系统和TN-C系统，零线断线是一种非常危险的故障，可能造成人身触电、电器烧毁、火灾等严重后果。以下是关于该故障的系统分析：
一、零线断线的危害

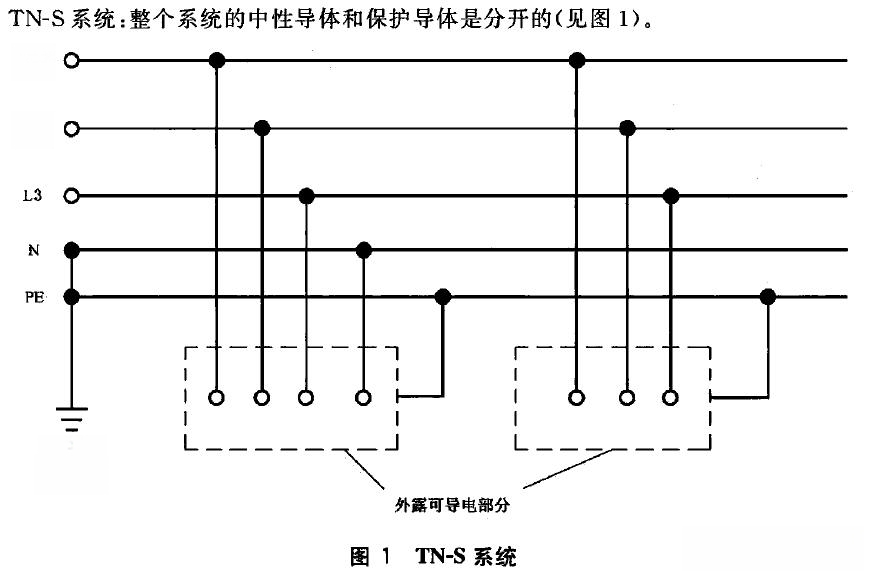

TN-S系统（工作零线与保护线分开的系统）
TN-S系统（工作零N线与保护PE线分开的系统）
- 危害一：相电压失衡甚至升高
- 在三相四线系统中，如果零线断线，单相负载将不再有稳定的参考点，三相负载电压会根据相对负载阻抗不平衡程度而偏移，甚至某些相的电压升高至接近线电压（380V），导致设备烧毁。
- 危害二：电气设备损坏
- 对电压敏感的家电（如电视机、电脑、电冰箱）易因电压升高烧毁。
- 单相电动机会出现过压烧毁或过热停机。
- 危害三：电气火灾风险
- 电压升高引发设备绝缘击穿、短路甚至起火，尤其在老旧线路中更常见。

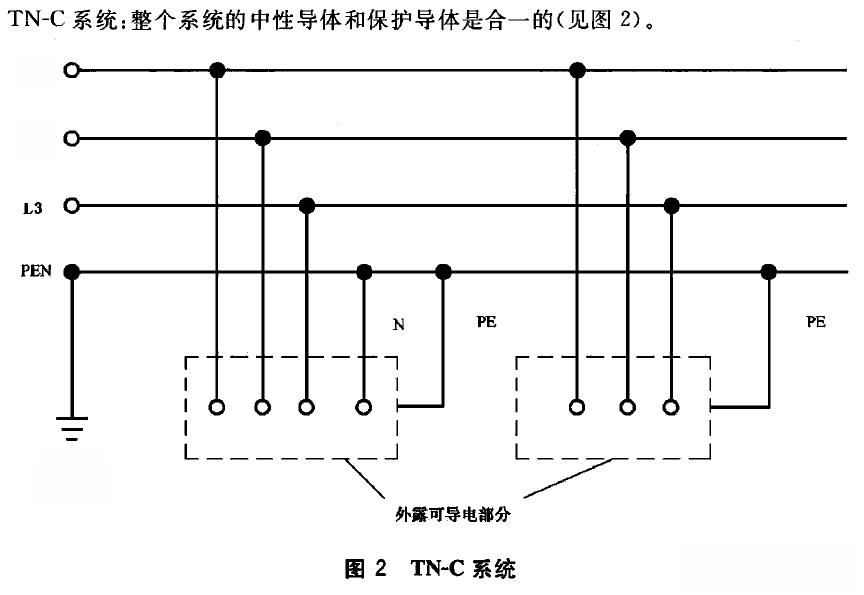

TN-C系统（零线与保护线合一，即PEN线）
TN-C系统（零线与保护线合一，即PEN线）
- 危害一：设备外壳带电
- PEN线断开后，设备外壳的接地线被带电，人体接触可能触电死亡。
- 因为电器外壳与相线形成串联回路，电压可能接近220V甚至更高。
- 危害二：保护失效
- 原有的接地保护功能（漏电保护、短路保护）会完全失效，出现故障无法及时断电。
- 危害三：电压波动与设备损坏
- 同样会出现相电压失衡问题，引起设备烧毁或控制系统失灵。
二、零线断线的常见表现
- 部分单相设备无电，而其他设备过压烧毁
- 电灯异常亮或暗（电压偏高或偏低）
- 电器冒烟、烧焦味、报警
- 触碰金属外壳时有电击感觉（特别在TN-C系统）
- 配电箱内电流表异常、漏电保护器误动作
三、如何检查零线断线故障？

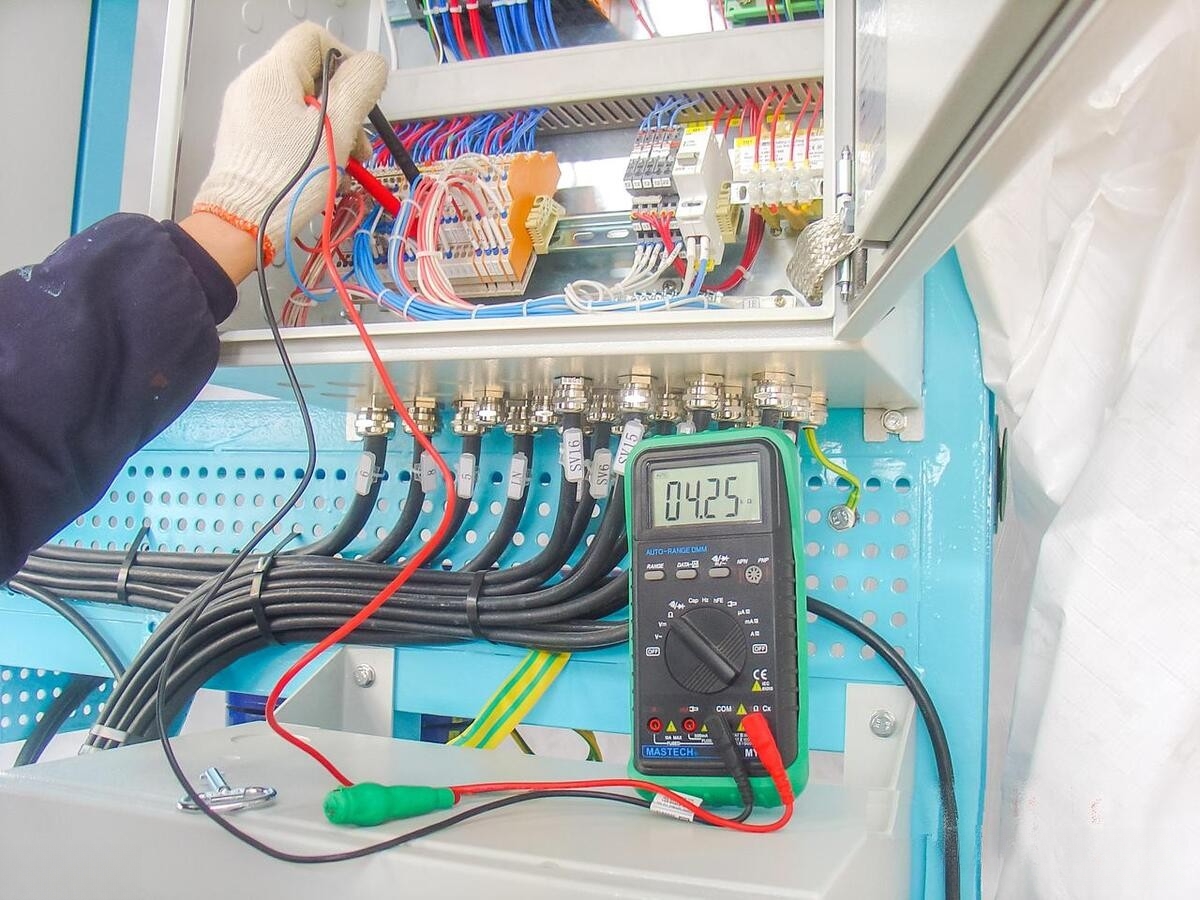

1.测量电压法
- 用万用表测量各相对地（或相对中性线）电压：
- 若相间电压正常（约380V），而相对零线电压严重不平衡（如A相180V、B相280V、C相350V等），可初步判断零线开路。
2.检查电流回路
- 若发现零线上没有电流而相线有电流，可能是零线断开或接触不良。
3.断点检测
- 利用断路器依次断开各相负载，观察电压变化来辅助定位是否是总零线断或某分支断线。
4.绝缘电阻与导通测试
- 使用兆欧表和电阻表检查零线是否断开或接触不良。
5.检查PEN线电压
- 对TN-C系统，测量电器外壳对大地电压，若高于50V（人体安全电压），说明PEN线断开。
四、如何预防零线断线故障？
1.规范施工
- 零线连接处必须可靠紧固，特别是分支处、开关箱处严禁虚接、搭接。
2.禁止TN-C系统中零线中途断开
- 严禁在中途或末端人为断开PEN线进行检修，应先断电并短接保护。
3.使用重复接地
- PEN 线（或保护导体）应在建筑物的入口处作重复接地（GB 14050-2008），可降低断线后带电风险。
4.设中性线断线保护器
- 特殊场合可安装中性线断线检测保护器或带零线断线保护功能的断路器（智能配电箱中常见）。
5.合理分配负载
- 三相负载尽量平衡，避免因某相负载过大而导致零线过热、接头松动甚至烧断。
6.定期维护
- 定期巡检零线连接点，特别是老旧小区、农村电网、用电量突增的场所。
五、标准依据与参考
- GB 50054-2011《低压配电设计规范》：TN系统中性线与接地设计要求。
- GB 50065-2011《交流电气装置的接地设计规范》：低压电气装置的接地装置和保护导体
- GB 14050-2008 《系统接地的型式及安全技术要求》：对系统接地的安全技术要求。
- GB/T 16895.1-2008《低压电气装置 第1部分 基本原则、一般特性评估和定义》：关于接地与保护连接的系统规定。
- GB/T 7251.1-2013《低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备》：零线与接地的安全要求。
