80元搞定双向100W充电宝？，焊完发现根本扛不住十分钟，它到底算工具还是玩具？

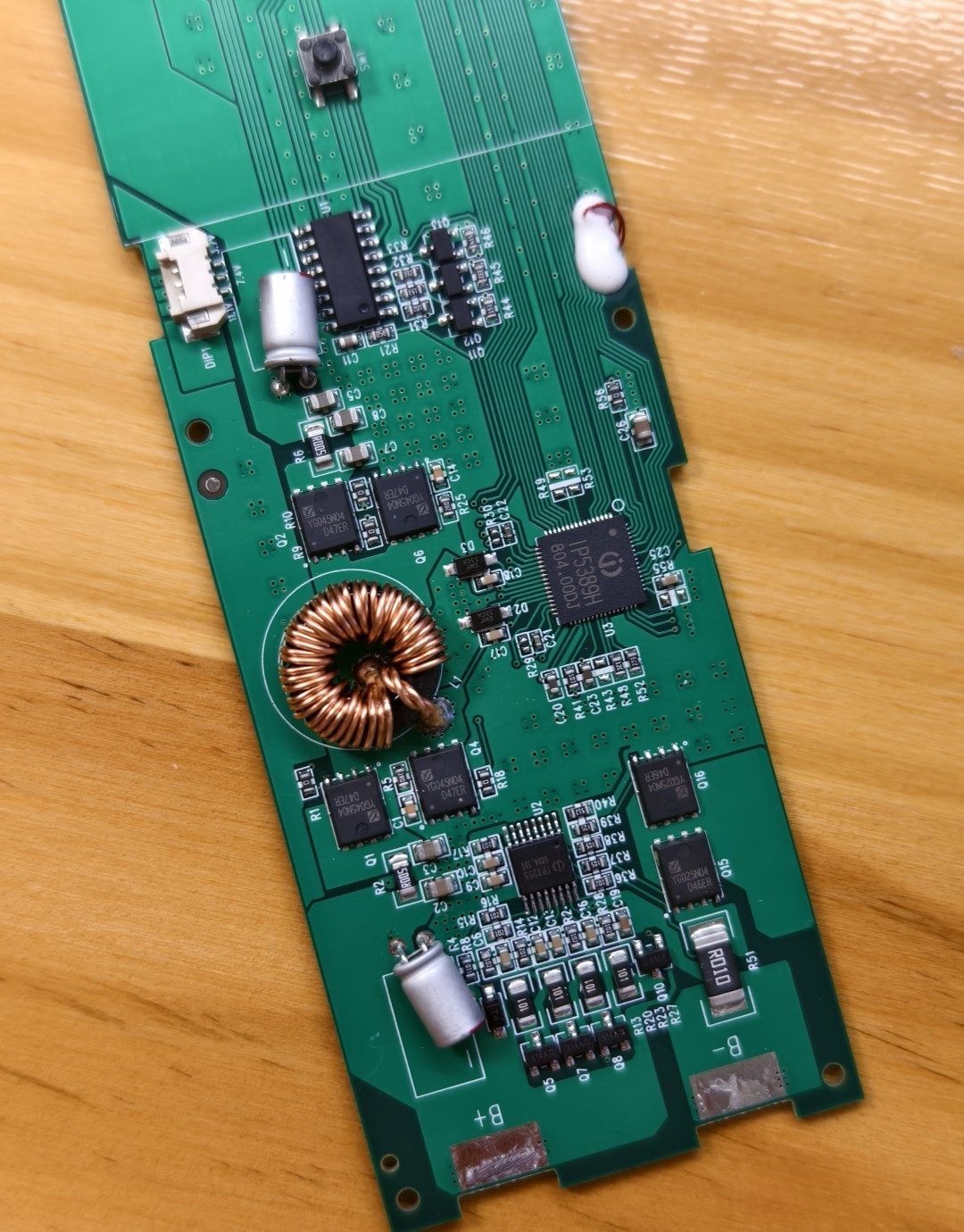

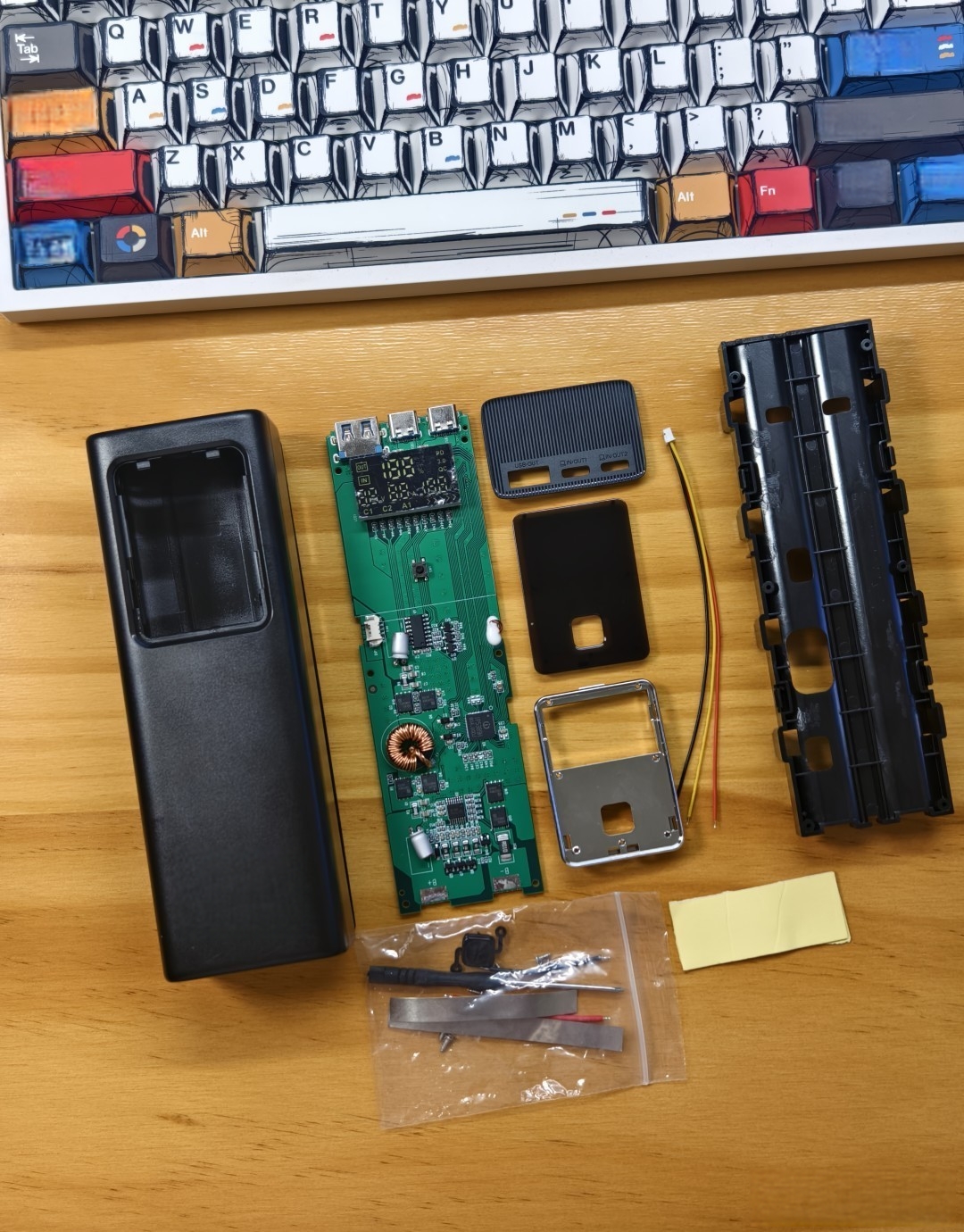

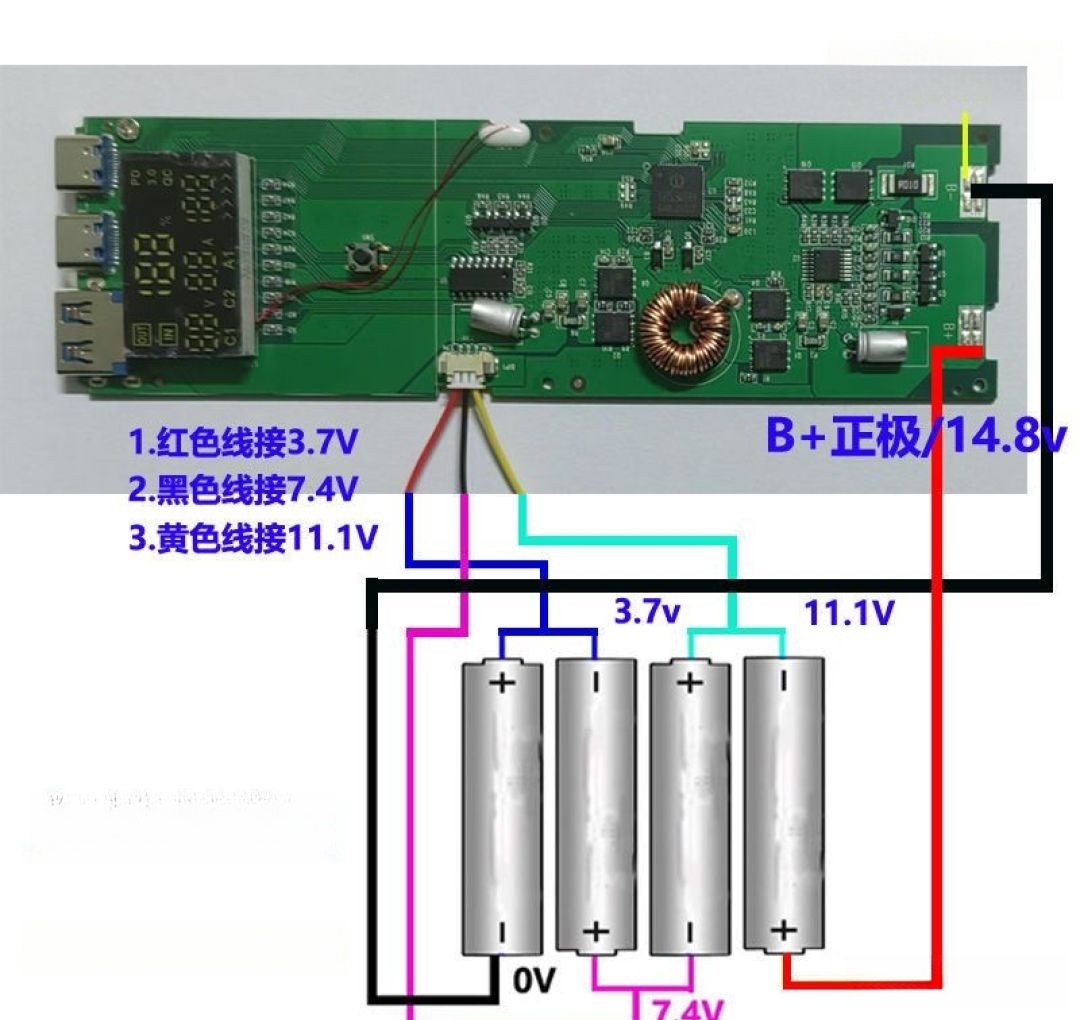

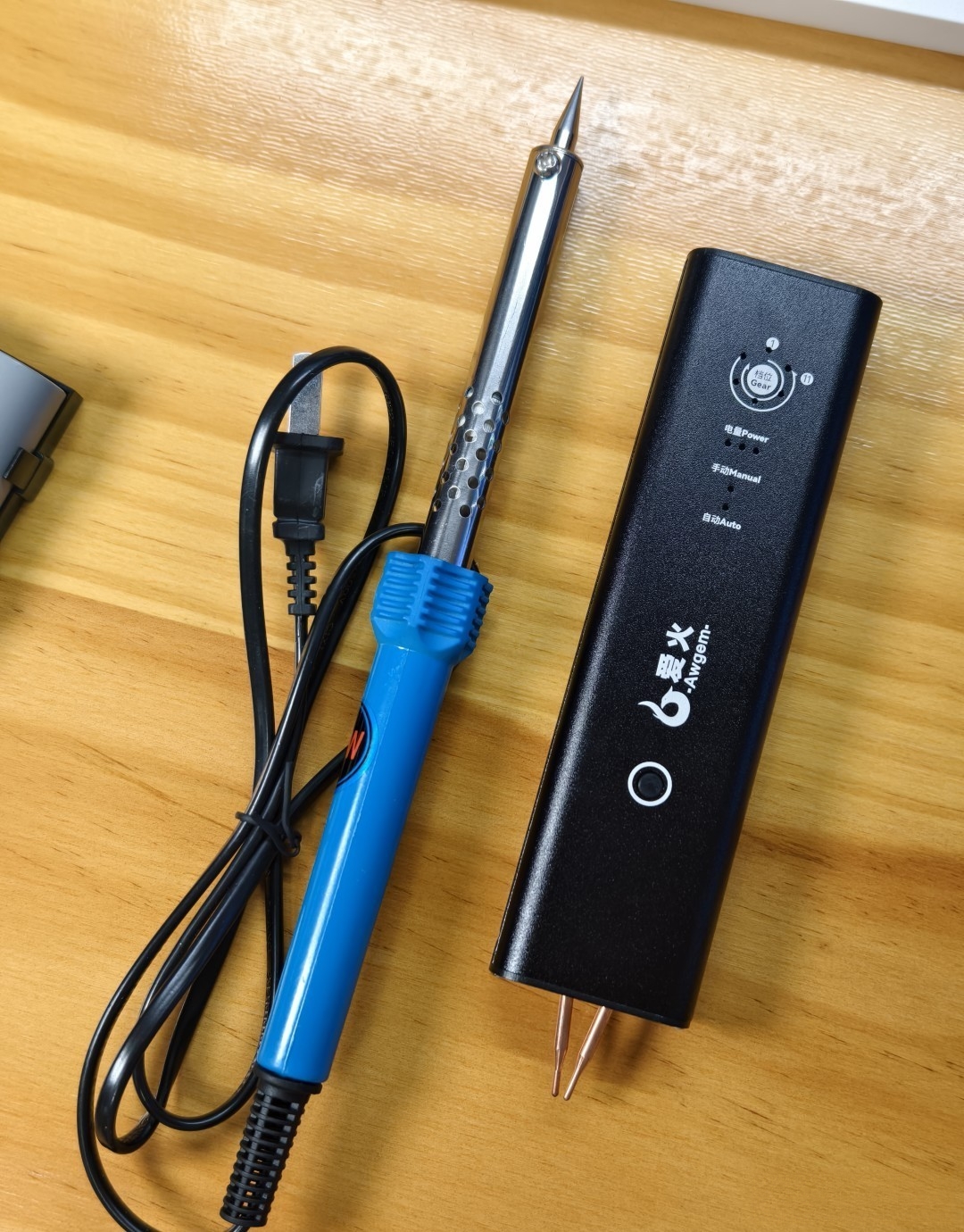

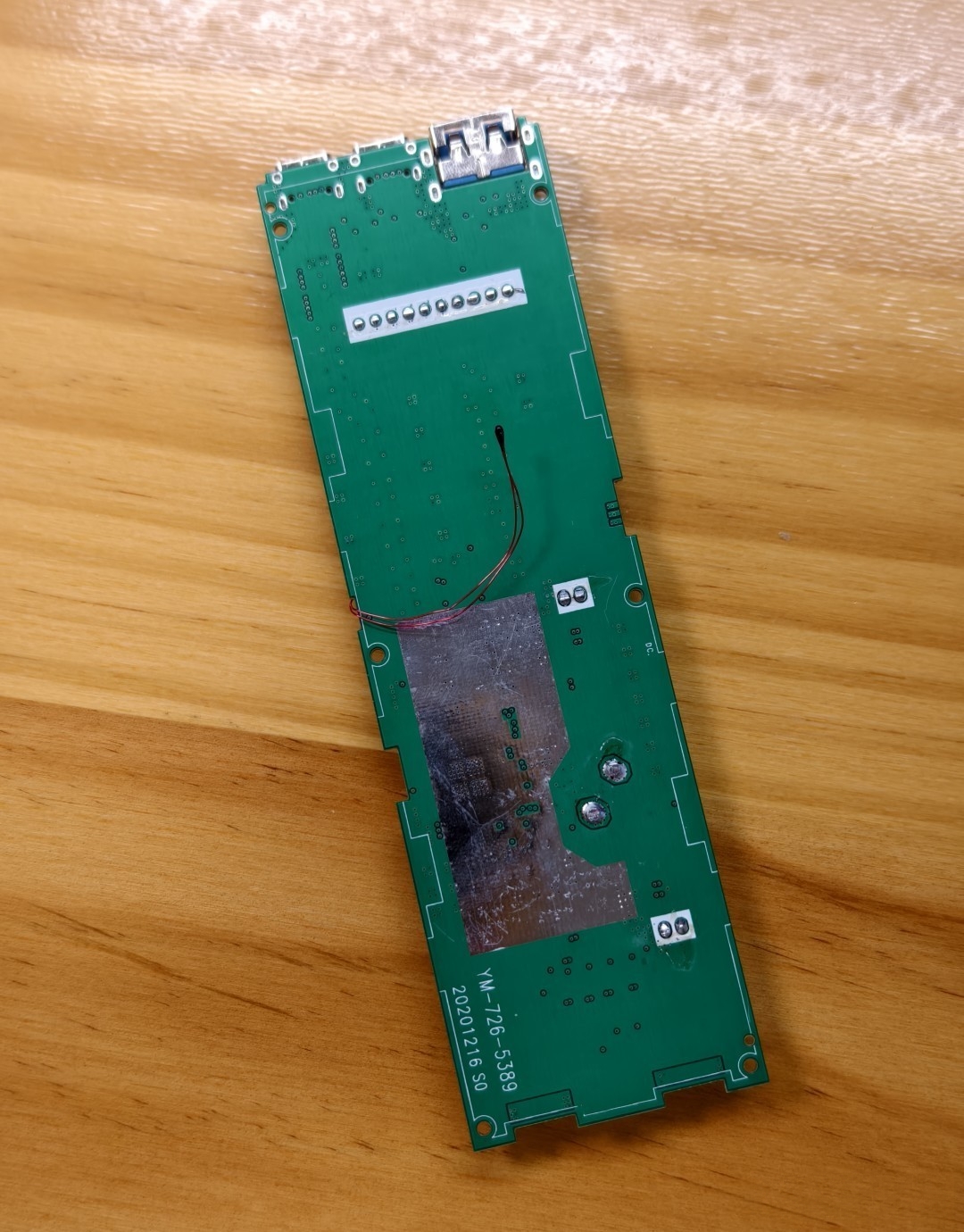

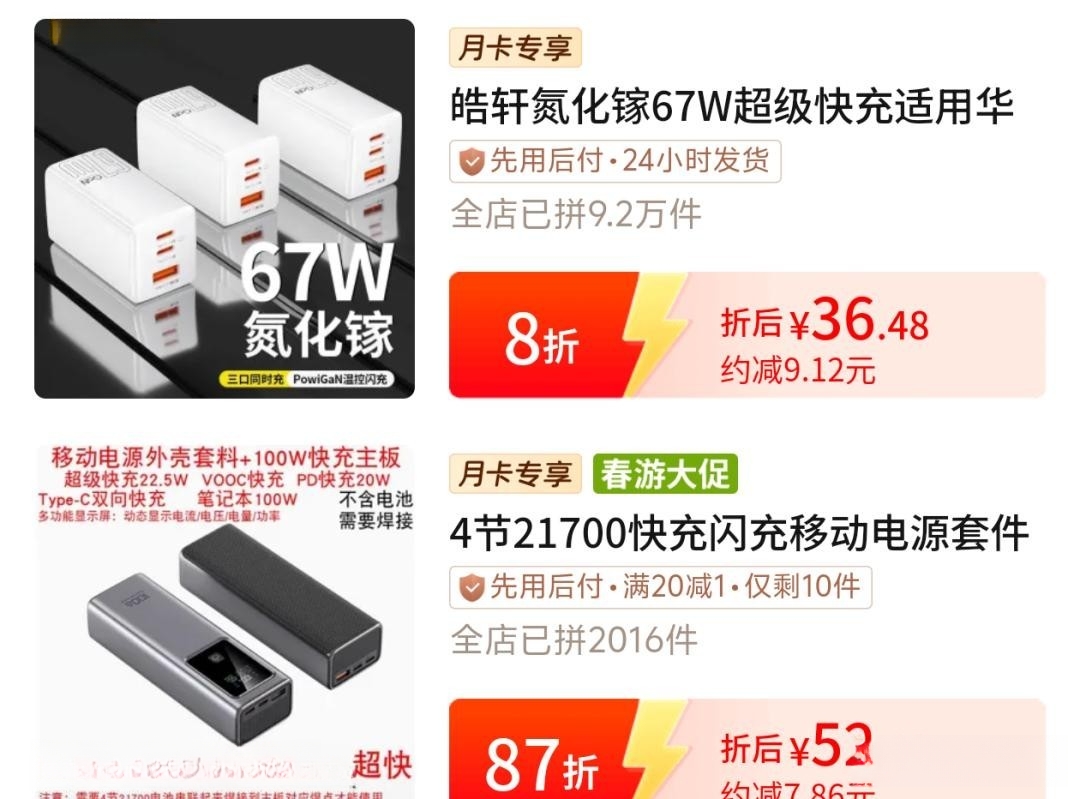

我买了个DIY套件，闲鱼上扒拉出来的，标着“双向100W”，总价79.6元。电池是拆机的亿纬50E，板子是IP5389H主控，卖家说“照着教程焊四颗电芯就行”。我没多想，花两天捣鼓完，焊点不齐，线有点歪，但绿灯亮了，手机插上去也真能快充——这让我有点飘。
可飘了不到半小时就打脸。给笔记本充100W，2分17秒后风扇狂转，摸外壳烫手，5分钟后屏幕弹出“电源适配器功率不足”，再过10分钟直接断电。不是自动降频，是啪一下黑屏关机。我拿温度枪测，电芯表面62.3℃，保护板背面71℃。这哪是充电宝，这是小烤箱。

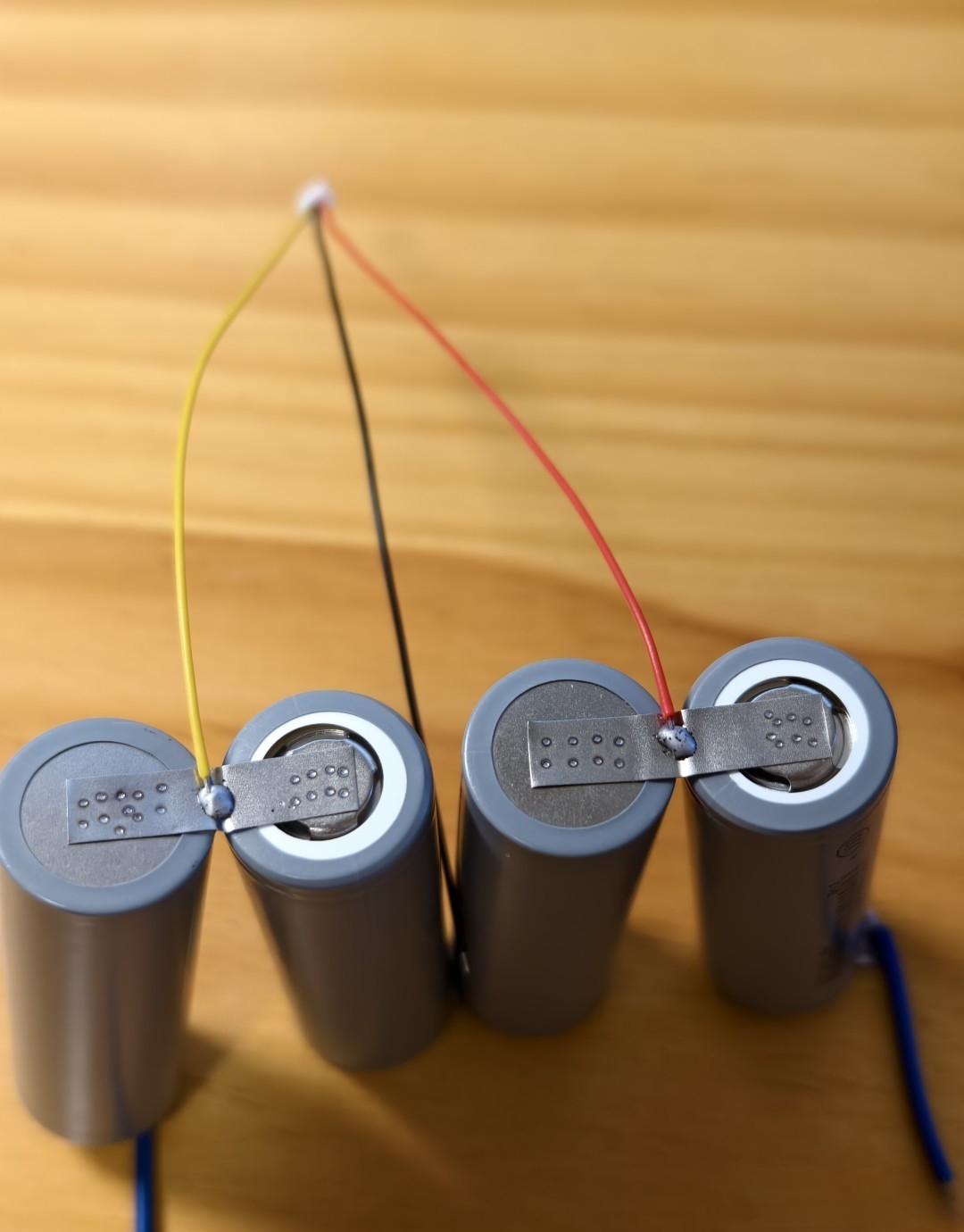

问题出在哪？不是我不行，是东西真没按100W做的。镍片只有0.1mm厚，焊上去看着细长一条，查了下资料，这种镍片持续过5A就发烫，而100W在20V档得稳定输出5A。它顶多撑三分钟——后面全是靠电芯余温硬扛，BMS（电池保护板）一检测到温度过快上升，立马切掉输出，没商量。

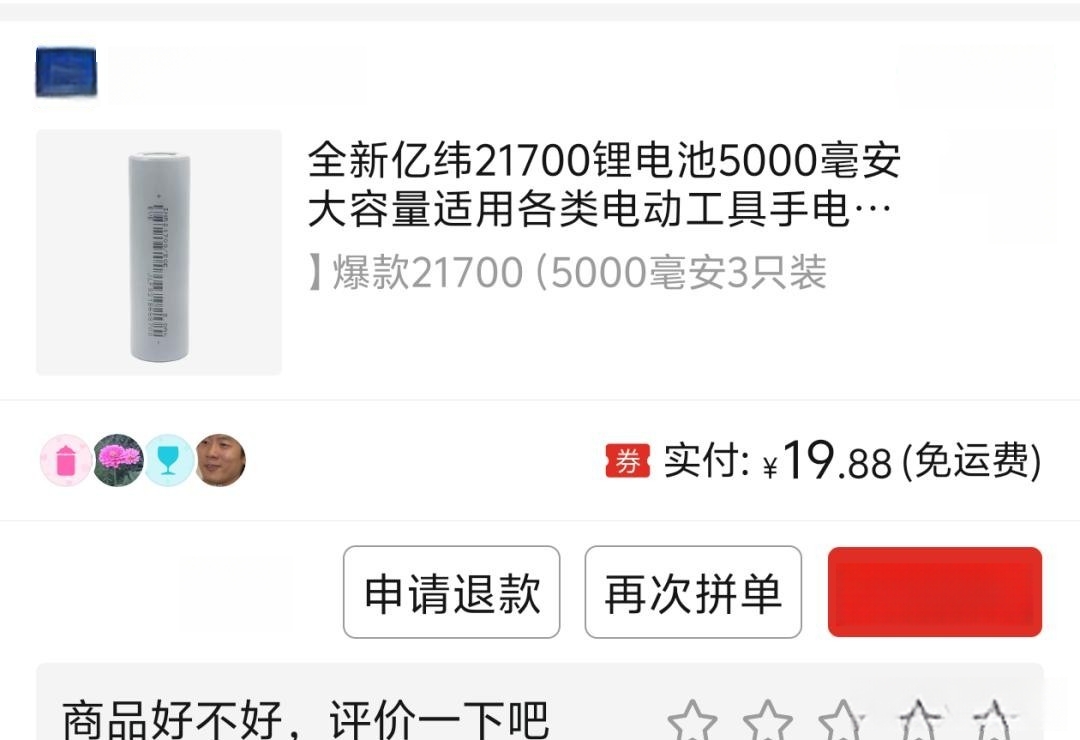

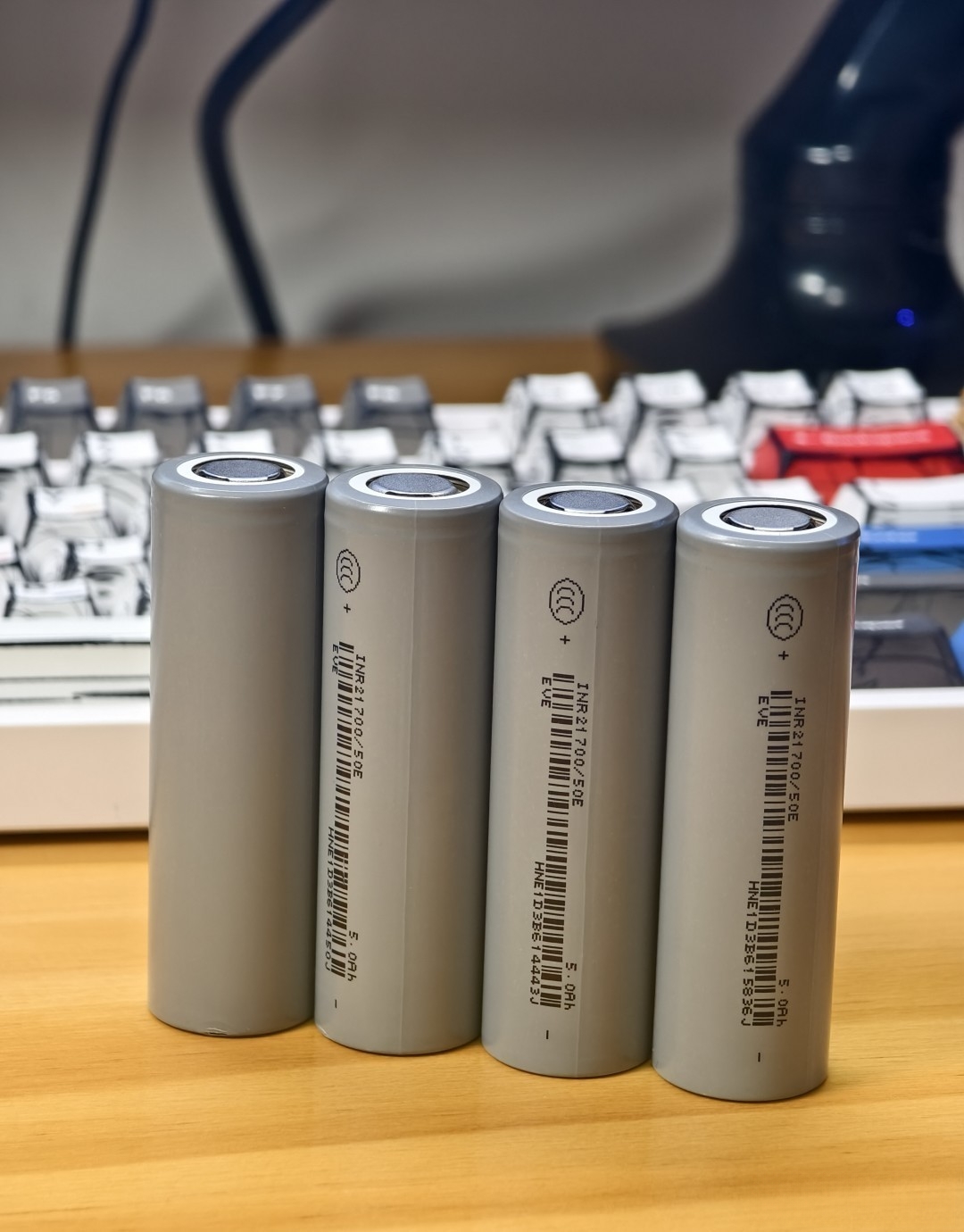

还有个坑是电芯本身。说是同款亿纬50E，但四颗里有两颗是某品牌笔记本换下来的，另外两颗是旧库存。用电压内阻表一测，内阻差了快40%，一颗14.2mΩ，一颗19.8mΩ。串联电路里，电流一样，内阻大的那颗发热就多，还拉低整组电压。结果就是，系统以为还有70%电量，其实那颗高内阻的早就快虚脱了。

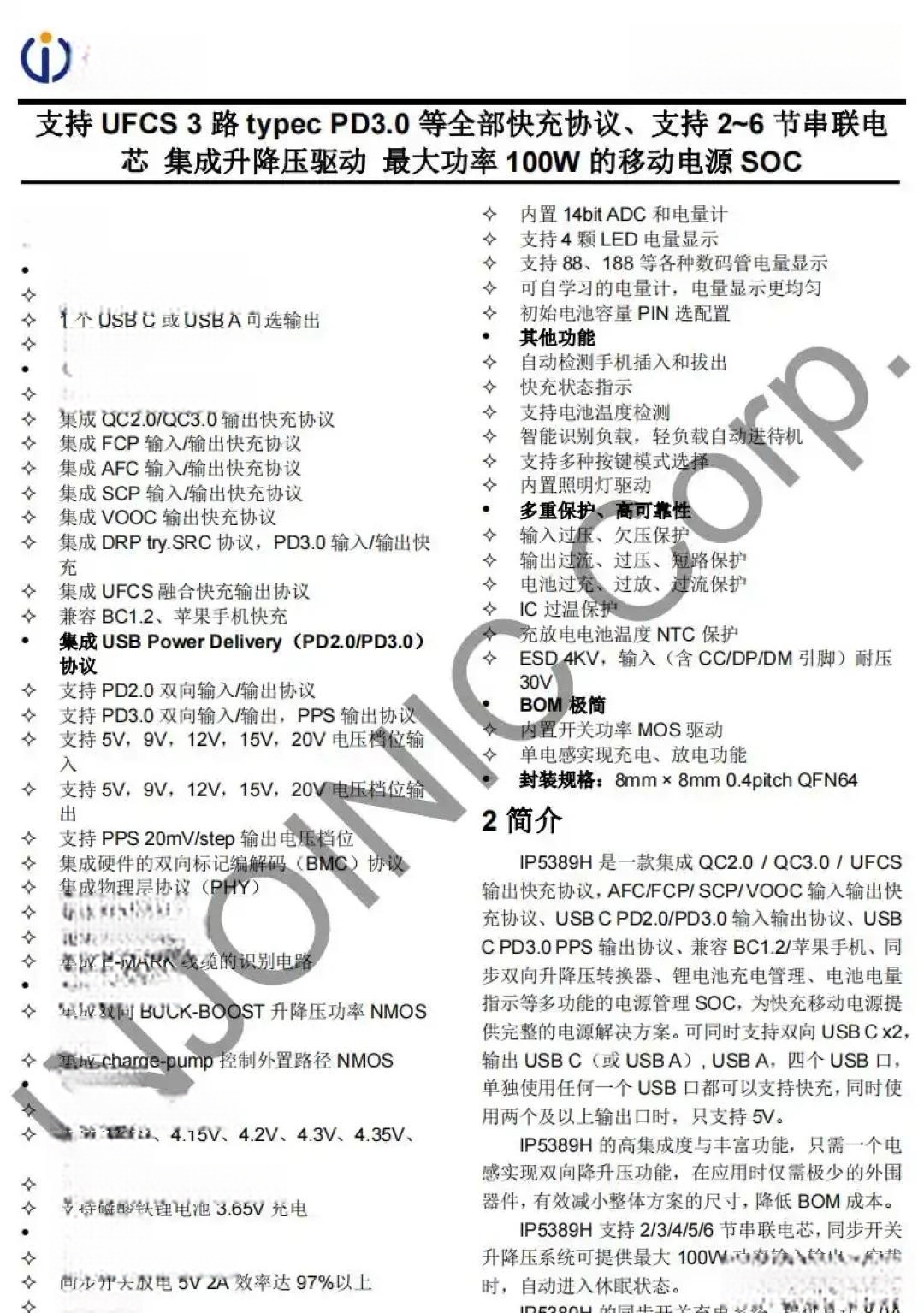

协议也露馅。PD3.0和PPS都能握手，但盒子上印的大字“UFCS融合快充”完全没反应。问卖家，说“固件没烧UFCS支持”。翻IP5389H芯片手册，UFCS确实要物理层电路+固件双匹配，套件板子只留了接口，没配驱动，等于画了个USB-C口，里面没接线。
纹波测试更吓人。20V/5A输出时示波器一接，杂波峰值135mV，抖得像心电图。查了几个量产100W充电宝的数据，一般都在40–60mV之间。差这么多，不是板子差，是PCB没铺地、滤波电容用的便宜货、高频路径也没做屏蔽。线材用久了，USB-C口会松，甚至烧黑——不是危言耸听，我朋友焊的同款，第三周就发现线头变黄。
散热更是摆设。外壳是薄塑料壳，没开孔，没导热垫，连热敏电阻都是用胶布随便贴在电芯侧面。实测温度误差±8℃，BMS以为才55℃，其实真实温度65℃。等它反应过来，已经晚了。
我试过加东西补救。剪了块铜箔贴在主控芯片上，抹点硅脂，再塞进一个小风扇——不是吹外壳，是直接对着板子背面吹。第二次测试，100W撑到了31分钟，最后是电芯温度到67℃才降频。但风扇一停，还是老样子。说明不是不能改，而是原设计根本没考虑100W工况下的热循环。
所以现在我把它当个65W以下的主力用。iPad Pro、手机、Switch一起充没问题；晚上插着给AirPods和手表充一整晚，电量稳稳的；出差带出去，一天三充够用。但凡看到“给MacBook Pro满速充”的需求，我立刻换回原装140W氮化镓。

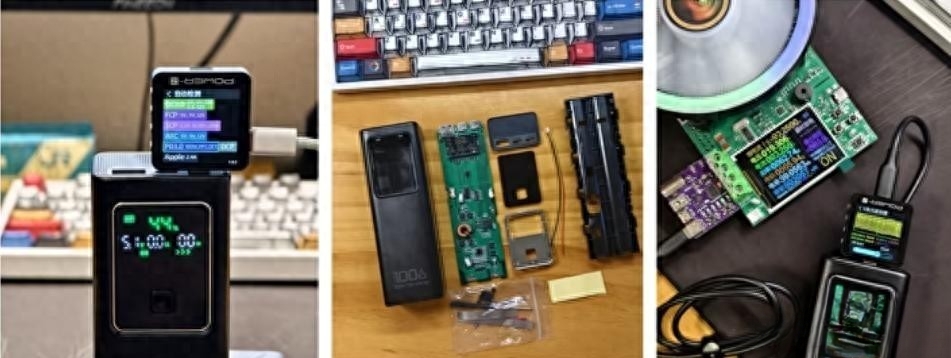

它也不是没价值。焊完我搞懂了BMS怎么采电压、IP5389H的EN脚怎么控制升降压、PD握手失败时CC线电压会跳变。有次板子不识别设备，我拿万用表顺着PCB一路量过去，发现是焊锡把两个贴片电容短了。修好那一刻比游戏通关还爽。
别被“100W”三个字晃花了眼。真正的100W充电宝，板子要厚、电容要大、电芯要新、散热要有路、软件要有动态调节。80块钱买回来的，是个没盖章的电路图，不是个成品。
我现在放它在书桌右边，旁边是400块买的安克100W。左边那个给我讲原理，右边那个替我干活。
它就搁那儿，不声不响。
