经典电子电路图纸分析之三极管射极跟随器原理与分析(十)。

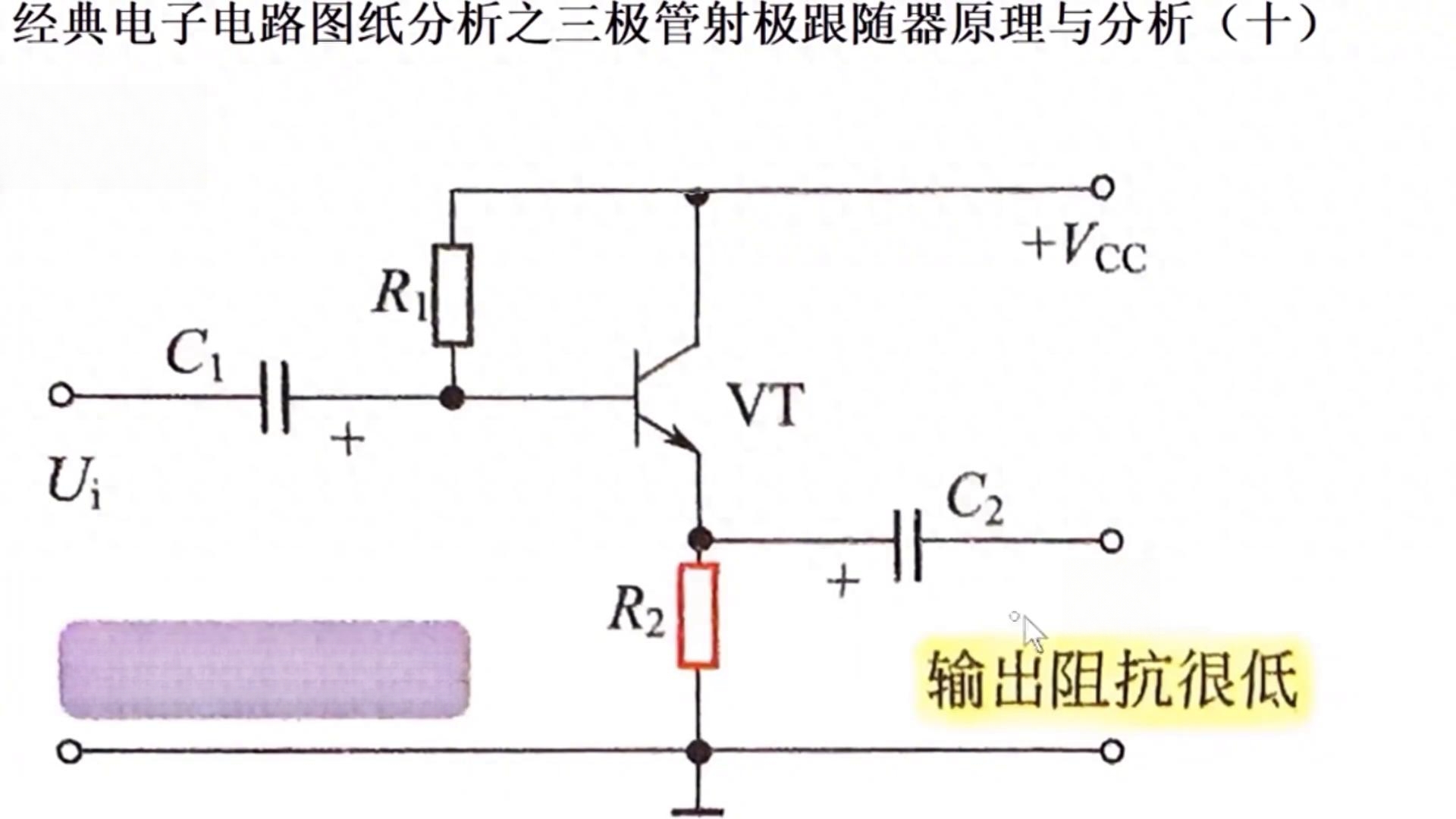

大家好，接下来介绍经典电子电路图的第十个图。这是一个典型的射极跟随器，它的结构非常简单，由一个三极管、两个电阻和两个电容组成的电路。这个电路的特点就是输入阻抗非常高，输出阻抗很低。

大家需要这个图的把它先截屏下来，再来讲一讲它的原理。实质上电路的反馈系数f叫做f，是约等于一的串联型的电压反馈放大电路。其实看到这个图也可以知道它是一个串联型的电压反馈电路。

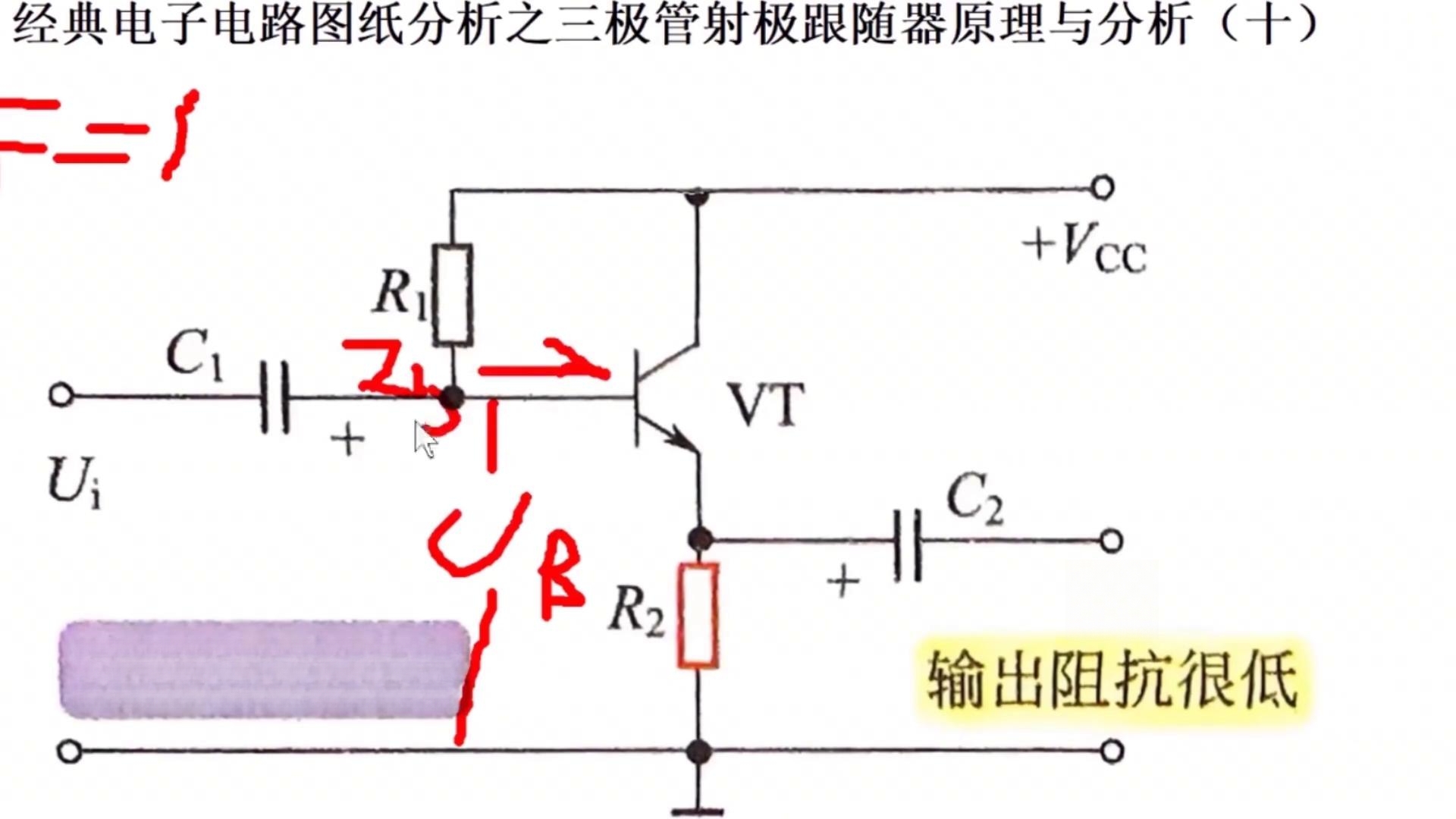

前面视频也说了，幽灵作为负载反馈电压ubate，而反馈至回路抵消绝大部分ui。幽灵反馈到这边抵消了，这个地方就是一个优贝塔，返回到这边以后抵消了绝大部分的ui。故极的电流ib就很小，这个电流ib很小。

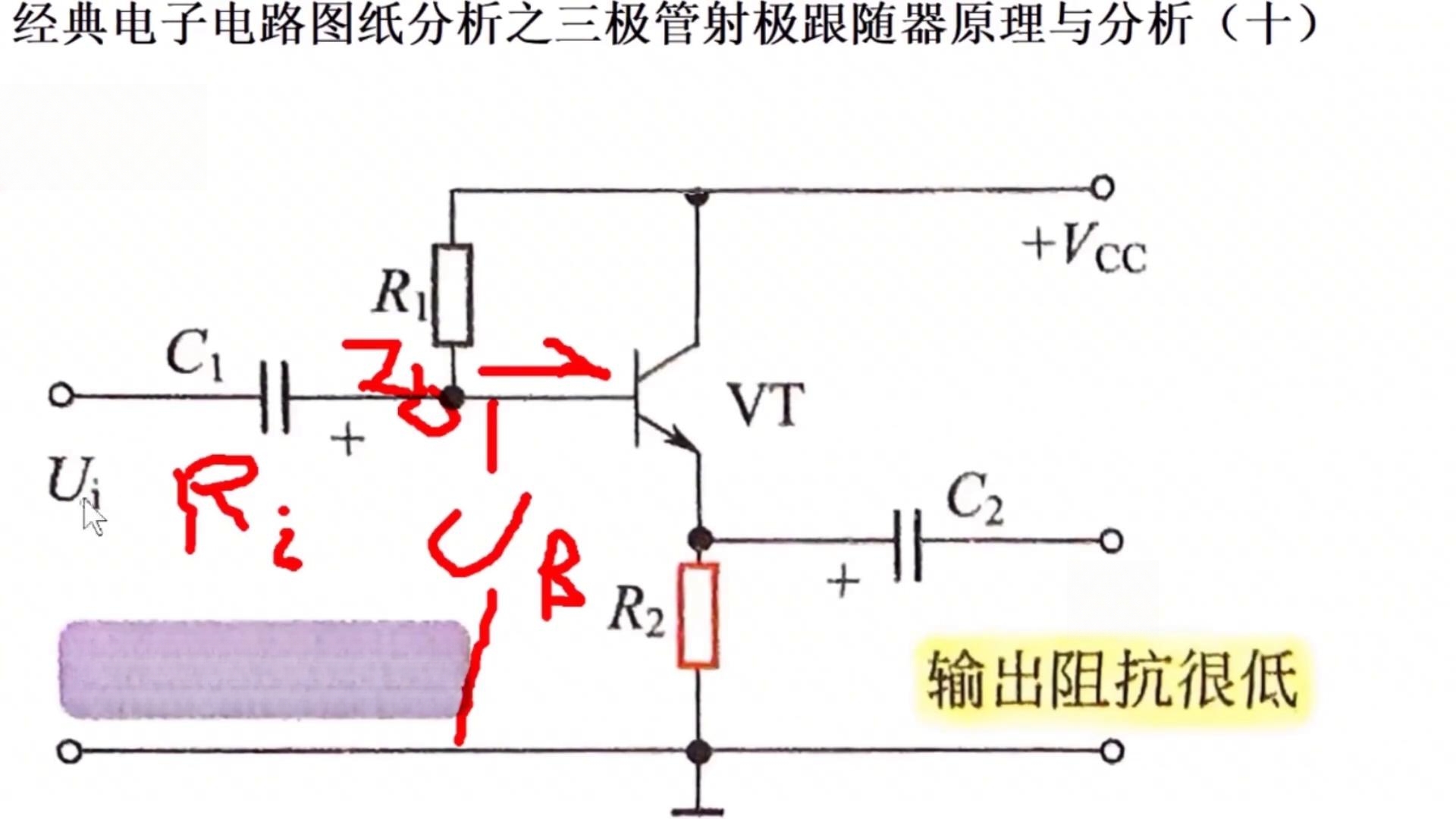

有欧姆定律就可以知道，因为ib小，电压又抵消了，通过欧姆定律就可以算出来设计跟随器的输入阻抗ri，这个地方叫做ri，输入阻抗就是这个地方的电阻叫做ri，输入阻抗ii是很高的，可达到几百或者是几千欧。

输出主抗r零是从电路输出端观察的主抗，从这边看过来主抗，主抗很低。为什么？因为这个地方有一个r二在这，r二就可以当做输出电阻，这个非常小，输出阻抗是非常小的。

从别的地方分析也可以，当负载引起变化，当负载变化会引起幽灵下降，引起幽灵下降的时候ui被复返会抵消的部分也就减少了，下降被抵消的不能减少，就这边地下下降，这边被抵消的肯定少。如果电压上升，底线就多，会取消很少，使得ui就会回升，最终保持ui幽灵，使幽灵回升，最终保持幽灵基本不变。

当负载变化引起幽灵上升的时候，优贝塔也会随之增大，同样也可以确保幽灵保持基本不变，实际上就是不断的反馈调整的过程。如此，四级跟随期的二零很小，二零又非常小，它的特点就显而易见了，是输出阻抗很低，输入主抗高，输出主抗低。

最常用的是主抗变换器和匹配电路，用作主抗，用作主抗变换器和匹配，常用。电路的输入缓冲和输出缓冲。因为有这两个特点就可以减轻电路对信号源的影响，因为输入阻抗很高，对信号源是没有影响的，输出阻抗很低，可携带的负载能力很强。

有这两个特点，这就是用三极管组成的设计跟随器的基本的结构以及原理。今天就到这里，谢谢大家。
