目前装配式建筑施工用到的外架主要有落地式脚手架、工字钢穿墙悬挑脚手架、拉杆式悬挑脚手架、承托式/三角支撑脚手架、附着式升降脚手架。

1、落地脚手架

1.1 普通PC 外墙附着方式

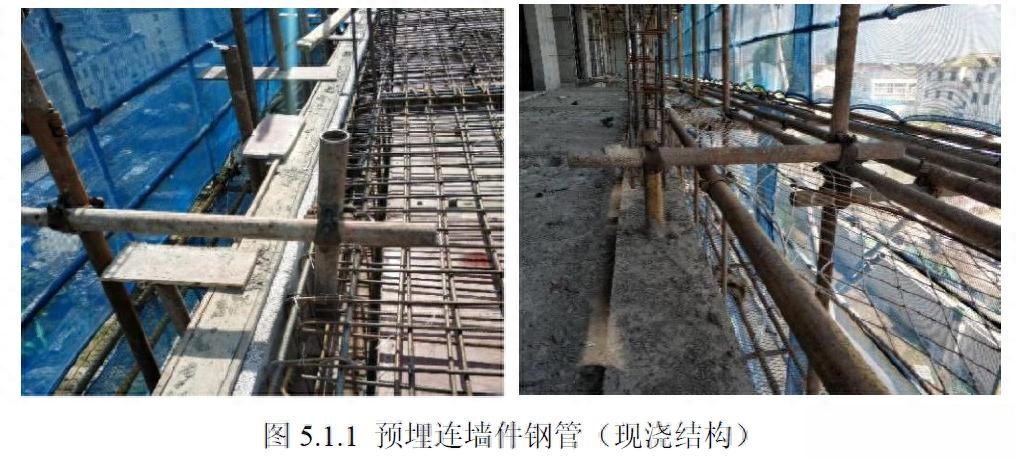

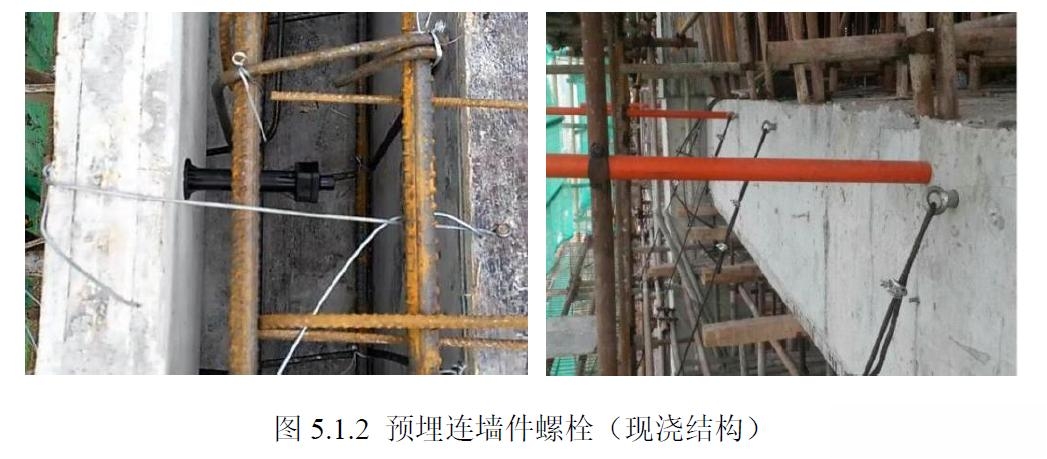

装配式建筑与现浇结构落地式脚手架搭设方法相同，在此不述。不同的是，装配式建筑落地式脚手架连墙件的埋设方式与现浇结构不同，现浇结构通常是在混凝土浇筑之前预埋钢管或者螺杆，混凝土达到一定强度后，外架与预埋钢管或螺杆进行拉结，如图5.1.1、图5.1.2 所示。

普通PC 外墙处设置连墙件时，做法主要有以下三种：

（1）PC 外墙预埋锚栓做法

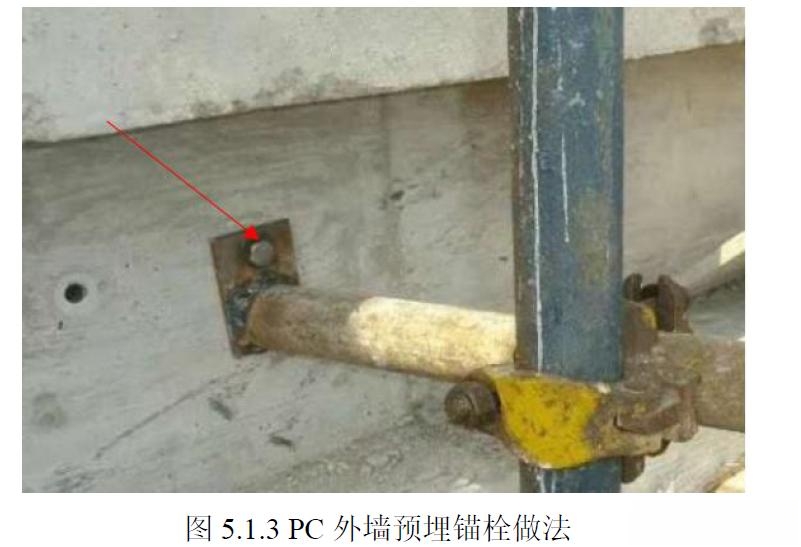

此做法通过在PC 外墙构件预埋锚栓的方式实现外架与结构的连接，外架方案确定后需要将连墙件的位置提供给PC 厂家，在PC 外墙生产过程中完成连墙件锚栓的预埋，PC 构件在现场吊装完成后，外架与预埋锚栓进行拉结，如图5.1.3 所示。

（2）后浇层预埋拉杆做法

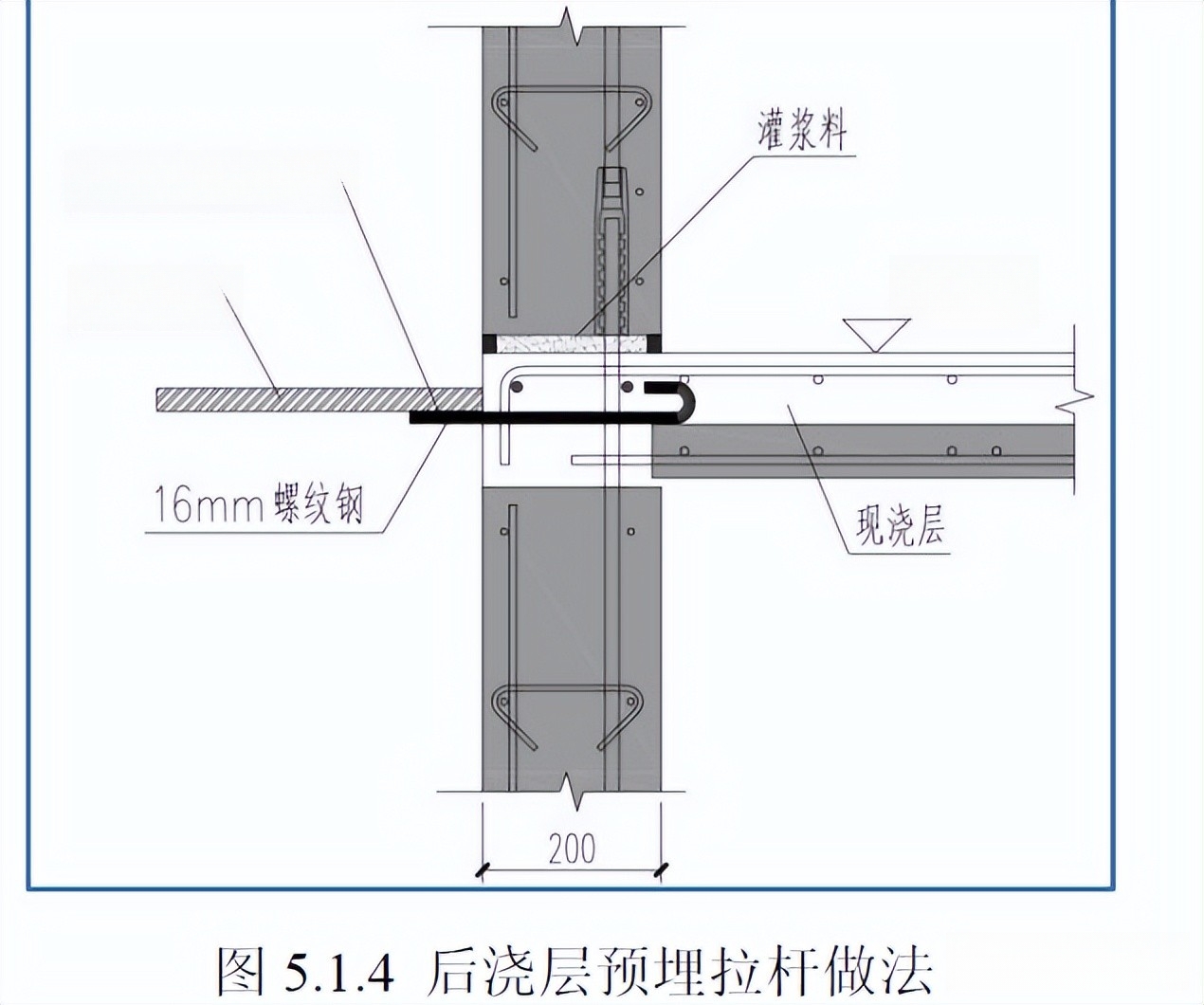

通过提前图纸优化，将连墙件埋设在外墙后浇叠合梁位置（图5.1.4），浇筑混凝土前，将连墙件安装预埋在设计位置与后浇混凝土一起浇筑，连接可靠、安全性能高。

（3）预埋L 型铁片连墙件做法

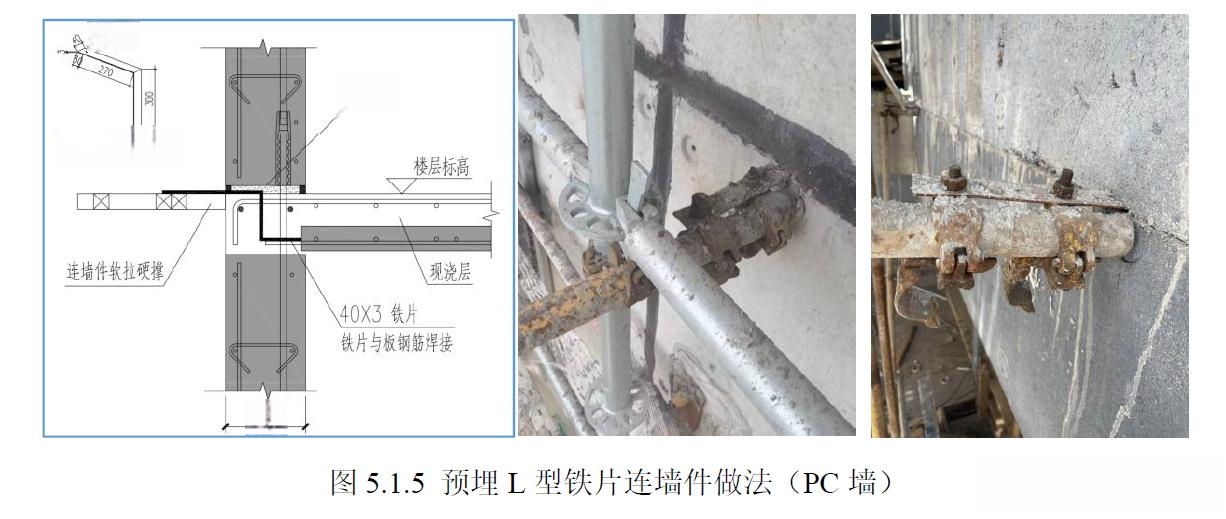

PC 外墙水平拼缝部位设置L 型铁片连墙件，具体做法：在浇筑本层混凝土前预埋扁铁，扁铁并向外架一侧甩出，安装上层PC 外墙时扁铁压到上下层PC 外墙水平缝隙之间，并露出固定端与外架钢管连接，形成扁铁软拉与钢管硬撑的连接方式，如下图5.1.5 所示。

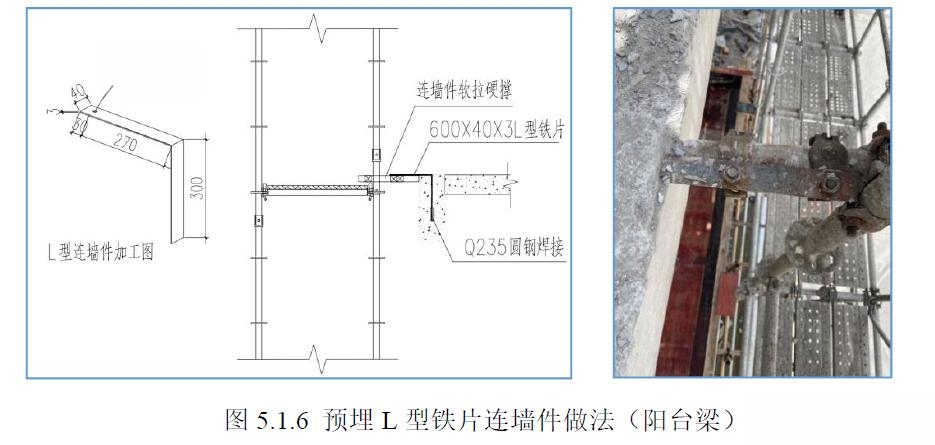

在阳台封边梁部位预埋扁铁做法，具体做法如下图5.1.6 所示。

1.2 夹心保温外墙附着方式

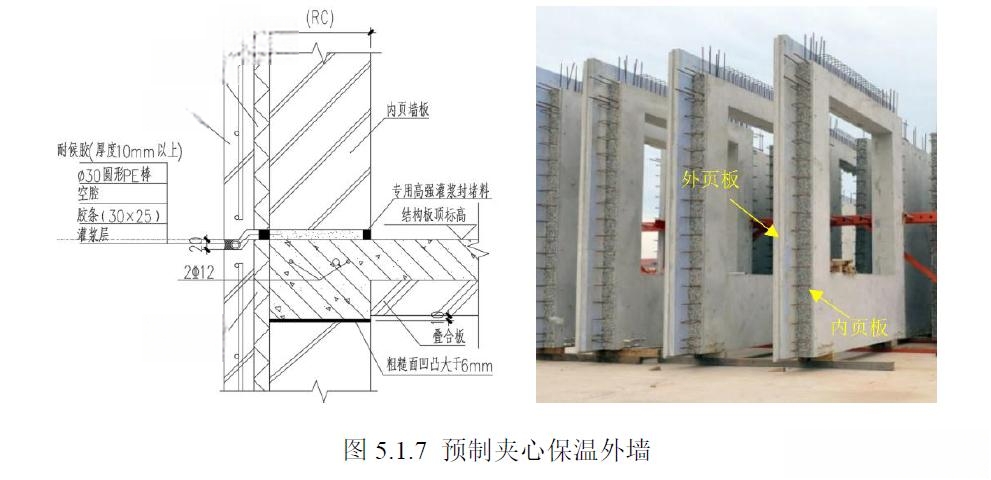

预制夹心保温外墙板为内外两层混凝土板采用拉结件可靠连接，中间夹有保温材料的预制混凝土外墙板，又称“三明治”墙板，如图5.1.7 所示。

夹心保温外墙构件的连墙件的设置，要避免外叶板及保温层承受荷载，同时要考虑保温板开洞后形成热桥。目前连墙件做法主要有以下两种：

（1）后浇层预埋拉杆做法

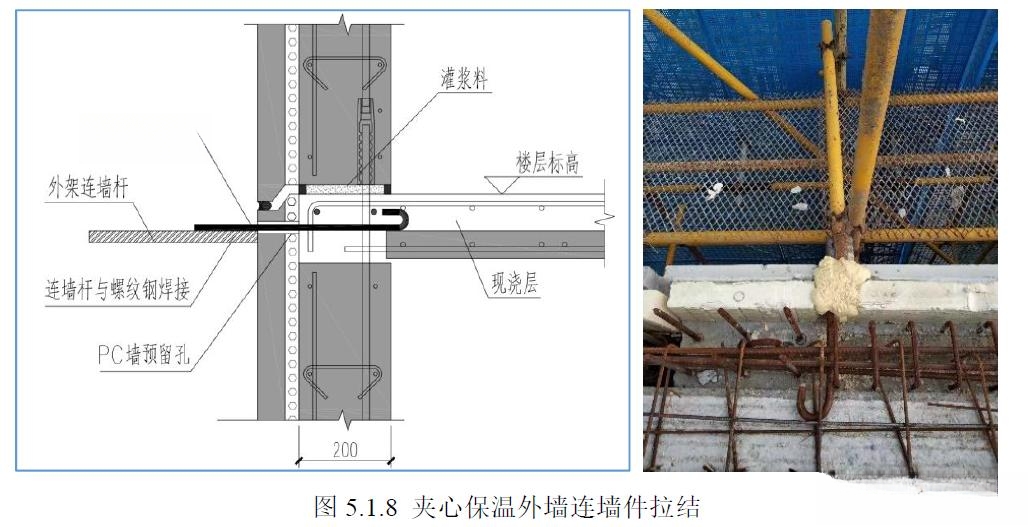

可采用后浇层预埋拉杆做法进行连墙件的设置，将连墙件一端依附于外架，另一端预埋在外墙后浇叠合梁位置，安装预埋的同时，采用发泡剂对外墙保温位置的孔洞进行封堵，保证孔洞封堵密实，尽量减少热桥，如图5.1.8 所示。

（2）预埋L 型铁片连墙件做法

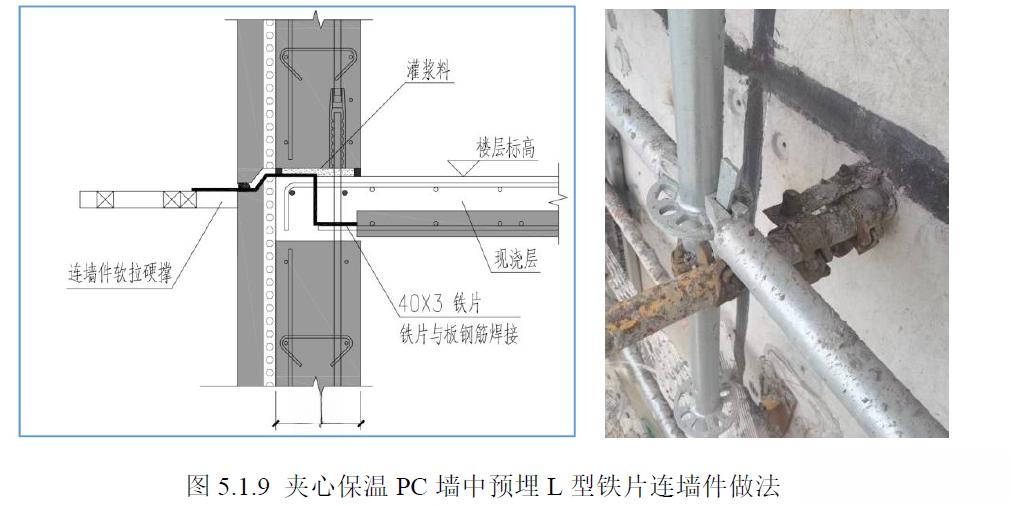

PC 外墙水平拼缝部位设置L 型铁片连墙件，具体做法：在浇筑本层混凝土前预埋扁铁，扁铁并向外架一侧甩出，安装上层PC 外墙时扁铁压到上下层PC 外墙水平缝隙之间，并露出固定端与外架钢管连接，形成扁铁软拉与钢管硬撑的连接方式，如下图5.1.9 所示。

该L 型扁铁连墙件做法操作简单、安全可靠、成本低，以及扁铁本身具有可穿过PC 外墙拼缝的优势，广泛应用于装配式剪力墙结构体系；相较于传统预埋钢管形式的连墙件，扁铁连墙件具有应用部位无死角及后期割除处理简便等优势，在装配式框架结构体系中也得到较好应用。
