我一直很好奇为什么一按下这个开关电风扇就可以左右摇头？这是一把90年代的老式电扇，下方是一排档位按钮，只要按下其中一个其他按钮就会自动弹上来。原来按钮下方连接着一块锯齿状切口的金属片，金属片左侧有根弹簧。

当按下按钮时作用力会使金属片往左滑动，当按的足够深时按钮根部就会牢牢卡进凹槽内。而当按下另一个按钮时之前卡住的按钮就会弹起，新按钮则会卡进凹槽。注意了，归零档下方是没有凹槽的，所以当按下它时全部按键都会复位。

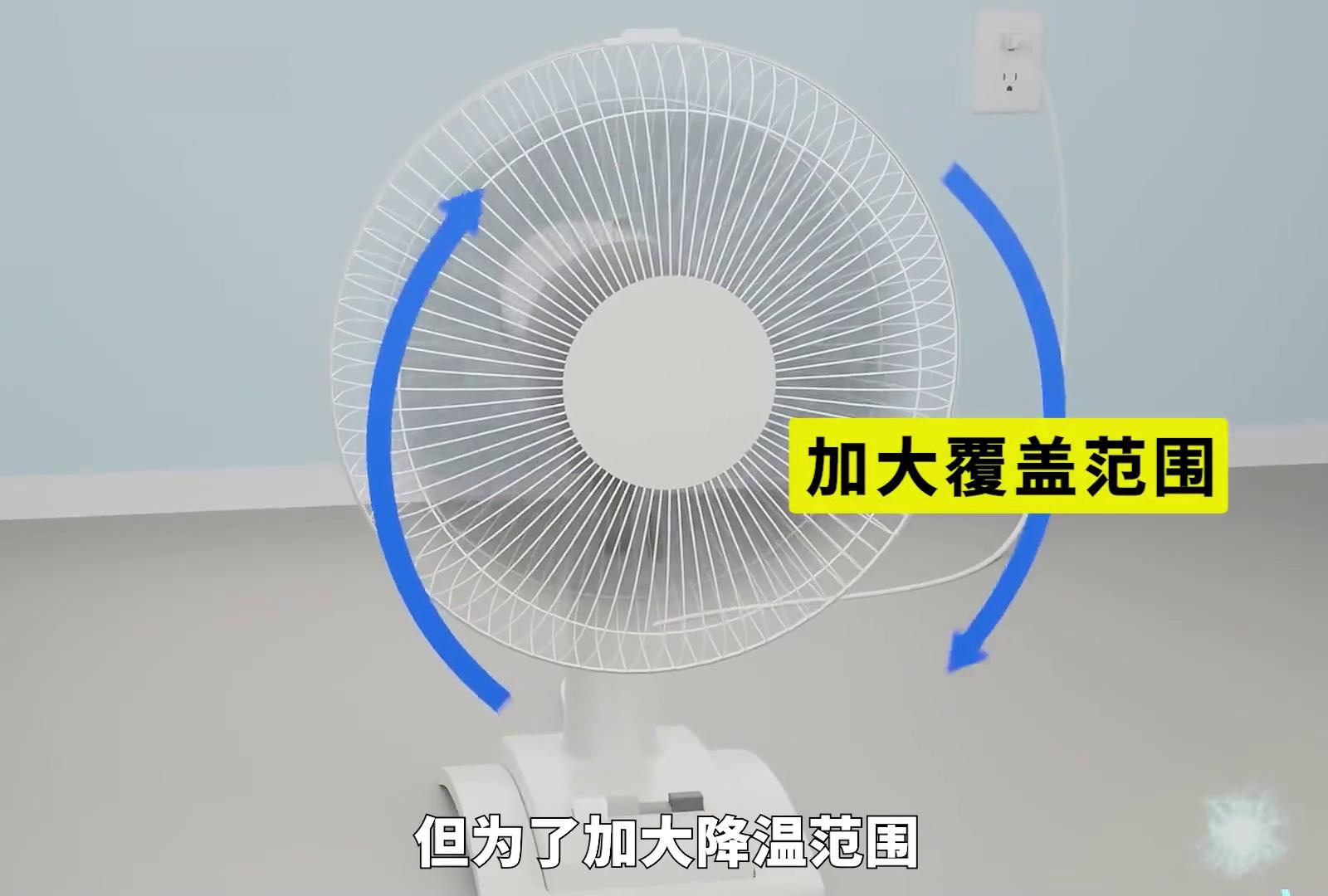

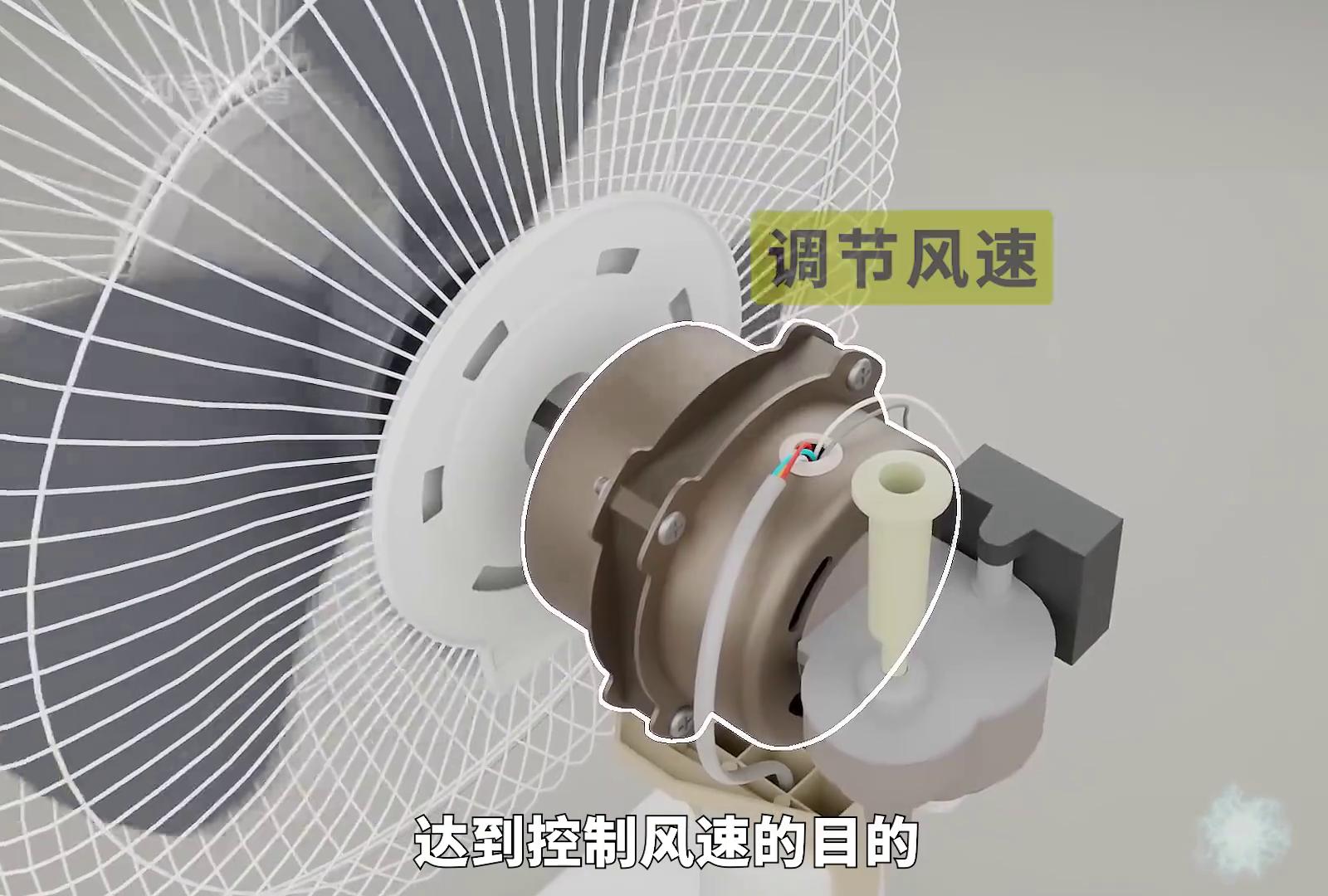

其他按钮后面都连接着电路，一旦按下就会向顶部的电机发送不同的电信号达到控制风速的目的。一开始电扇并没有摇头功能，但为了加大降温范围电扇需要左右来回摆动。为此工程师经过反复试验最终采用了一个特殊的四连杆装置。

当蓝杆固定不动时绿杆的摆动范围就是电扇的摆动范围，这个白色的支撑就是蓝杆，而金属片就是关键的绿杆。

插销开关是如何控制电扇摆动的？原来在电机尾部有一个精密的齿轮装置，螺旋状的蜗杆固定在电机上，它会随着电机一起转动，其一侧连接着紫色的齿轮，而四连杆装置上连接着绿色的齿轮。

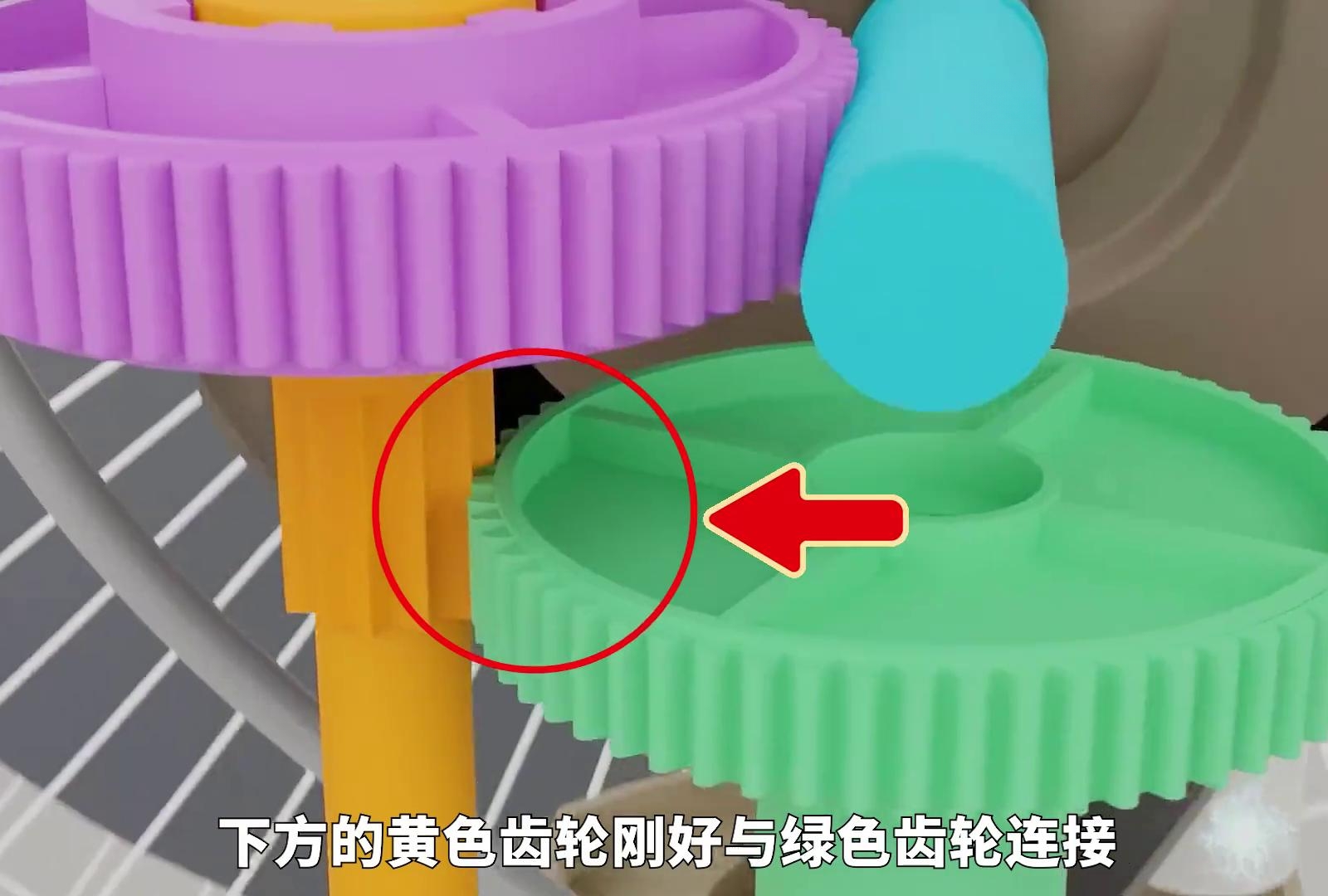

插销开关通过齿轮分别与紫色齿轮、绿色齿轮相连。当按下插销开关带滚珠轴承的弹簧卡进紫色齿轮中，下方的黄色齿轮刚好与绿色齿轮连接，这样电机的动力就会通过齿轮传递到四连杆装置上从而实现左右摆动的功能。

当上拉插销开关时弹簧滚珠与紫色齿轮分离导致下方的黄色齿轮同样脱离绿色齿轮，电机动力传输中断电扇停止摇摆。

这就是电扇的工作原理，你学会了吗？
