继电器图解：8脚、11脚、14脚接线图详解，电路小白的进阶指南，轻松掌握电路控制！

电路图太复杂，让人头疼？特别是继电器，更是让人摸不着头脑。别怕！这篇文章用高清图解，教你轻松搞定8脚、11脚、14脚继电器的接线！

认识继电器：电流搬运工

继电器，就是个电流搬运工，像个微型开关，用小电流控制大电流。用微弱信号控制强力电机？直接控制不行，这时就用继电器，把微弱信号变成强电流，控制大功率设备。

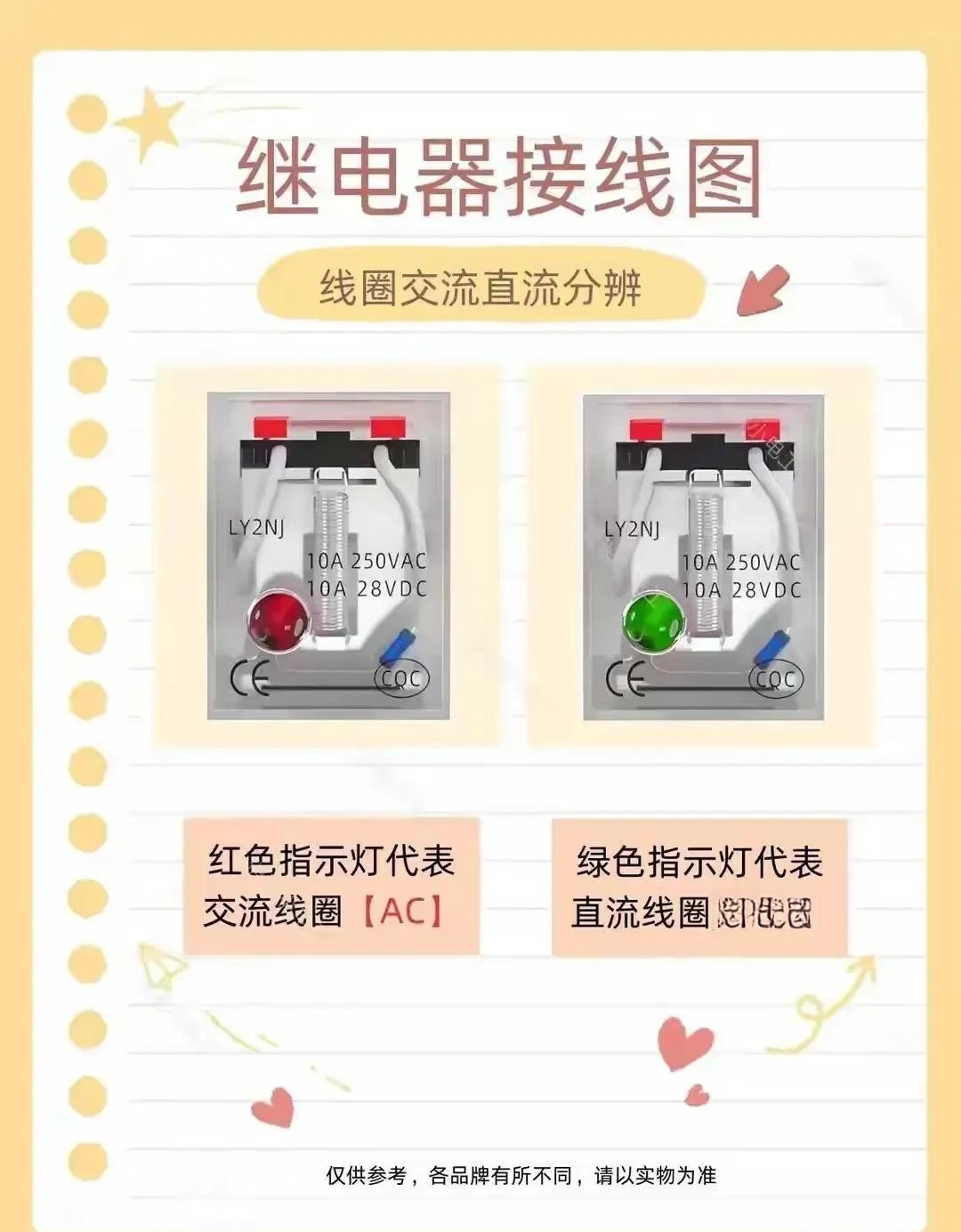

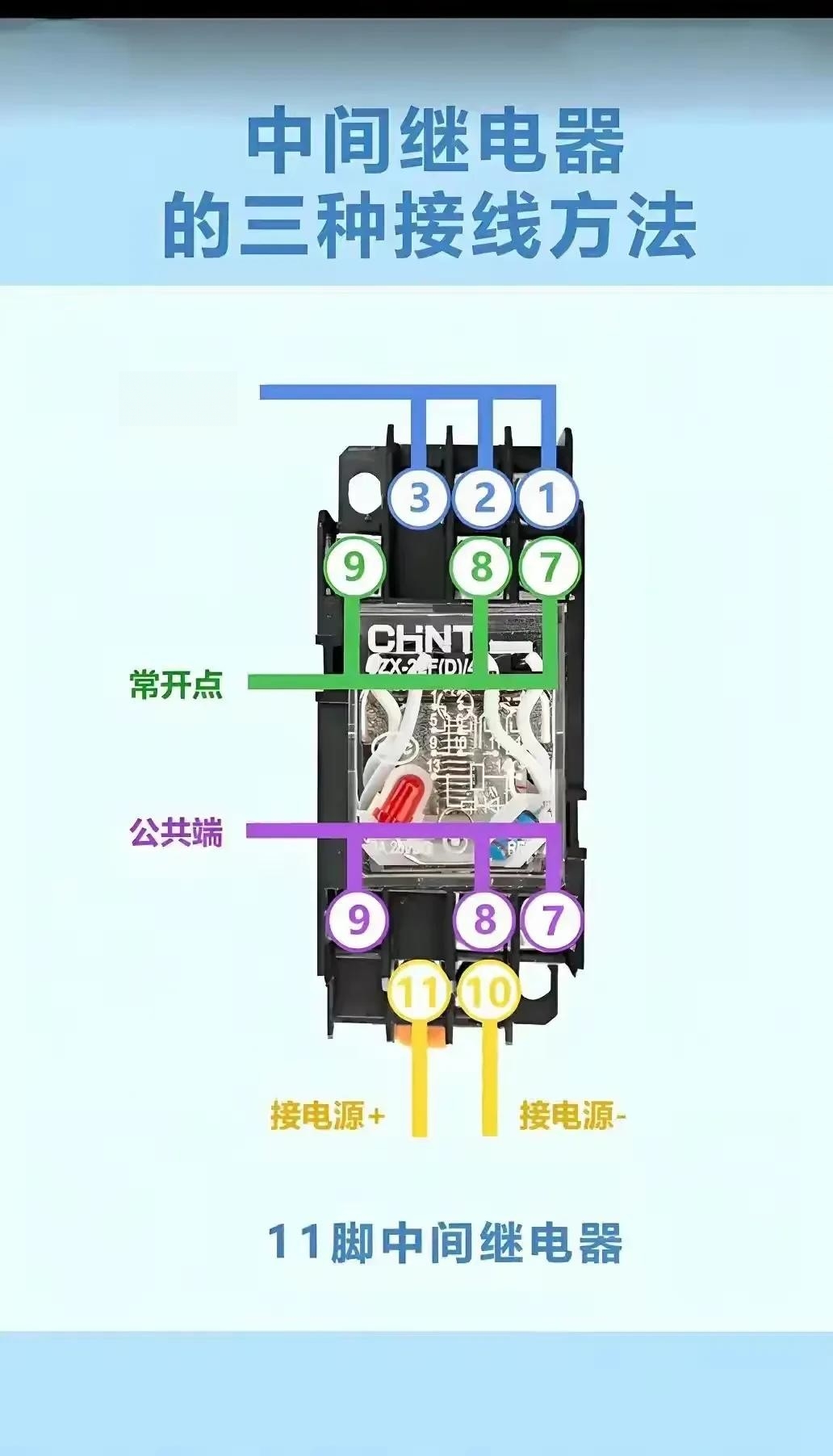

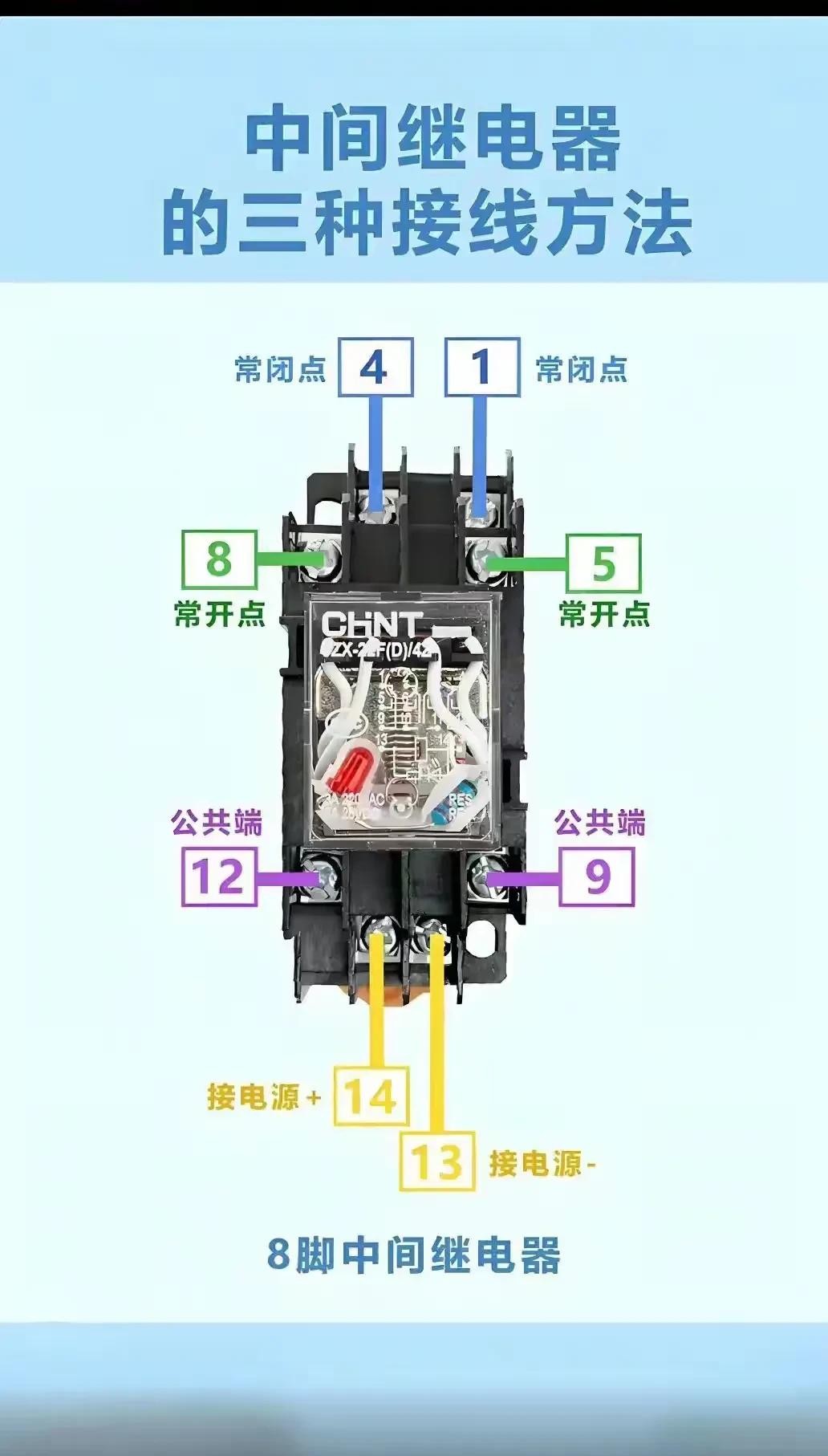

8脚继电器：简单高效

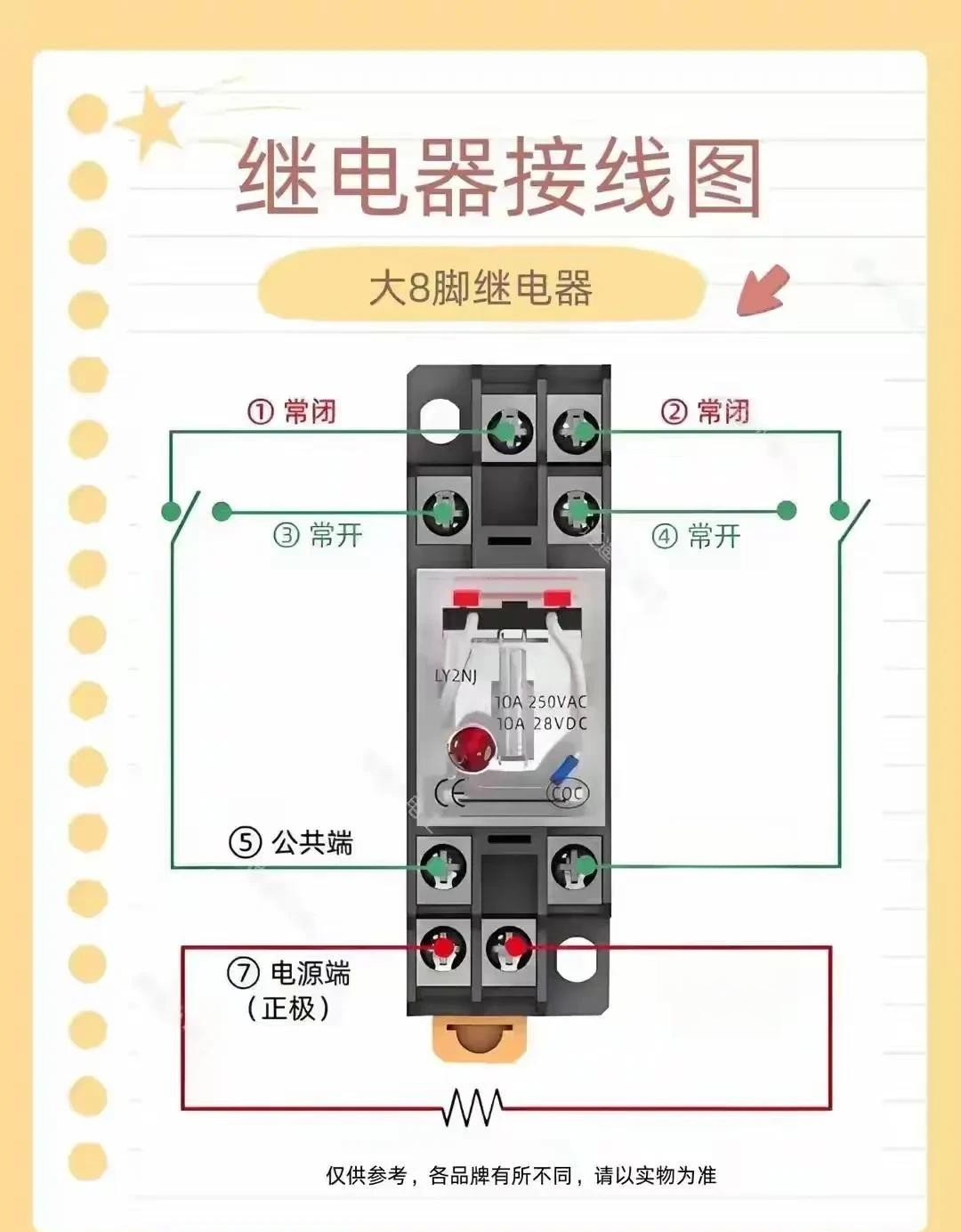

8脚继电器很常见，结构简单，主要有线圈和触点。接线也容易，1号脚和8号脚一般是线圈输入端，其他脚对应不同触点。高清图解能让你一目了然。多看看不同角度的图解，加深理解。

11脚继电器：功能更强

11脚继电器比8脚功能强，可能有多个触点组，控制逻辑更复杂，能同时控制多条电路，效率更高。理解接线图需要仔细看看每个触点的功能和关系。结合实际电路图分析，才能真正掌握。

14脚继电器：复杂电路的掌控者

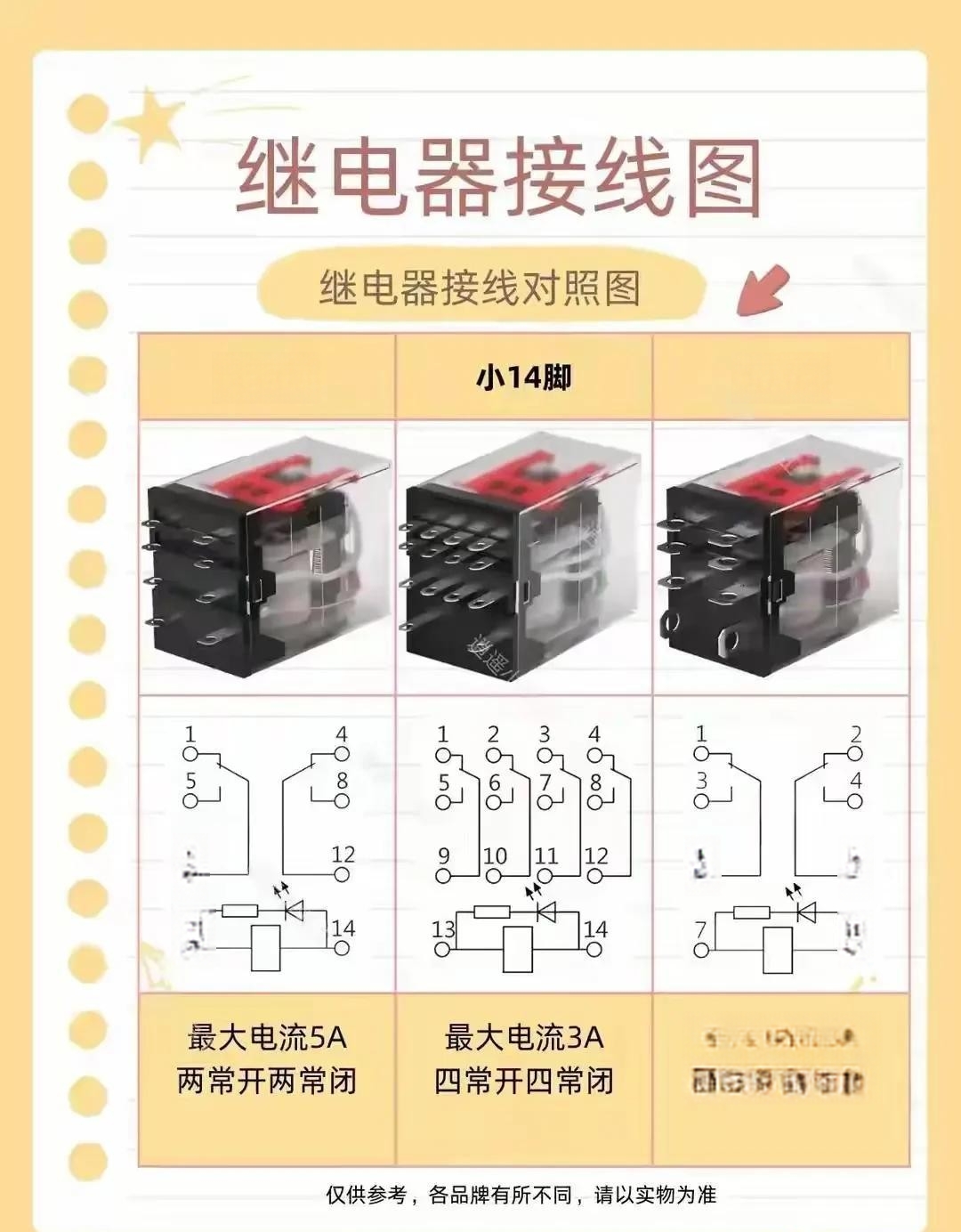

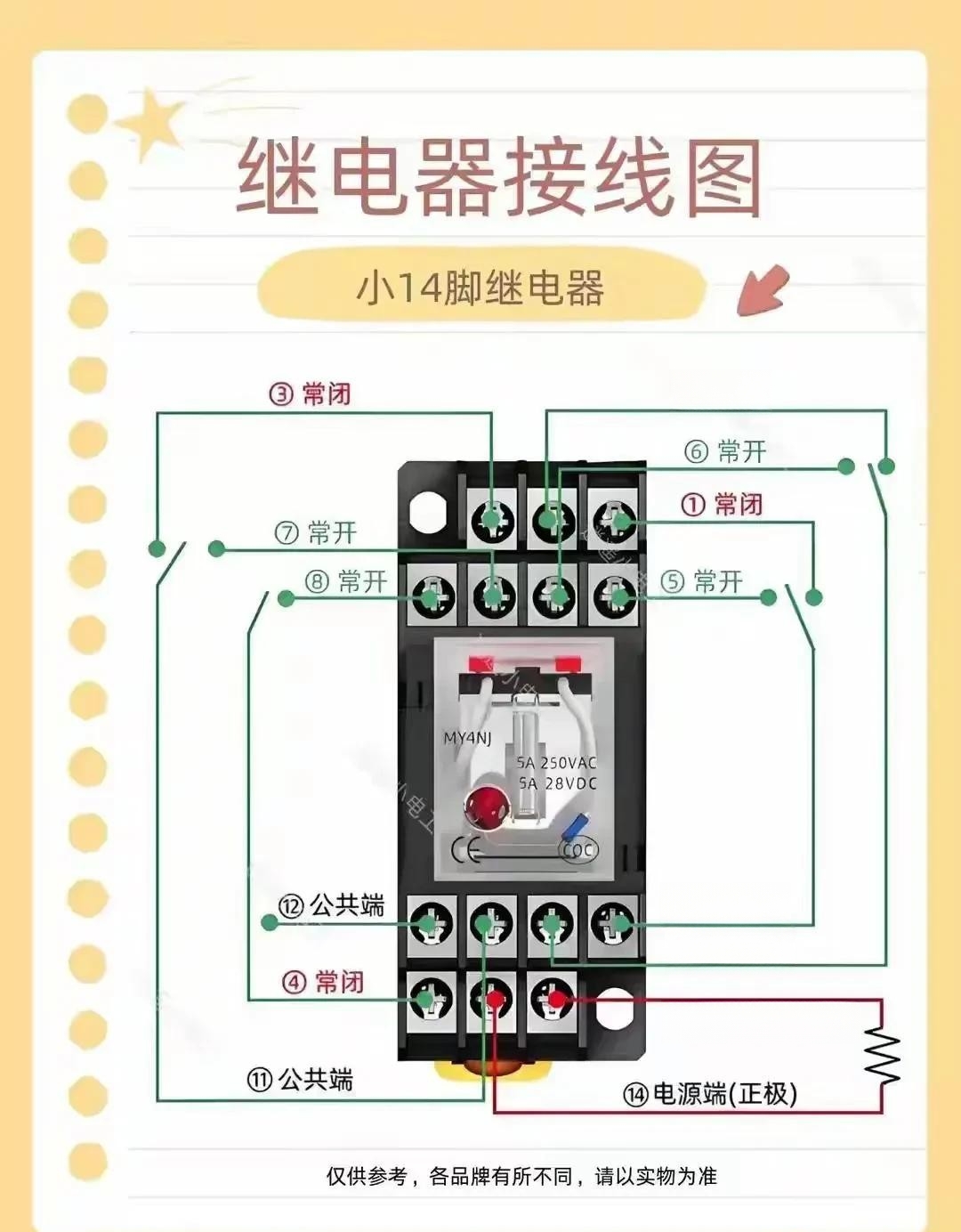

14脚继电器比较高级，用于更复杂的电路系统。它可能有更多触点组，还有额外功能，比如指示灯、保护电路。接线相对复杂，需要认真学习。高清图解和详细参数描述很重要。学习时，不仅要看图解，还要看技术文档，了解每个引脚的功能。

实物接线图很重要：理论联系实际

只看图解不够，要结合实物接线图学习。实物图更直观，让你在实践中加深理解。动手实践，焊接电路，能提高学习效率。

选择合适的继电器：适合自己的最好

选继电器要注意规格，不同继电器电压、电流、触点类型不同，要根据实际应用选择。控制小灯泡的继电器，电流承受能力肯定比控制大电机的低。选对继电器，才能保证电路稳定安全。

从小白到高手：循序渐进

学习继电器，别急，循序渐进。从8脚开始，再学11脚、14脚。多实践，多看技术文档，积累经验，你就能成为高手！

一起交流，共同进步！

这篇文章只是个开始，还有很多知识等着我们去探索。欢迎留言分享经验，一起交流，共同进步！你的经验可能帮助到其他人！
