前言

面临着电子设备功能的不断增强和应用场景的多样化，对电源设计的需求也越来越严格。尤其是在智能手机、笔记本电脑和其他便携式设备等消费电子产品中，越来越多的用户对电源适配器的功率密度、体积和能效提出了更高的要求。高功率密度、低功耗以及紧凑的设计成为了现代电源系统的关键需求之一。因此，如何在保证电源转换效率的同时减小体积，已成为电源设计领域的重要课题。

在这个背景下，德州仪器（以下简称：TI）最新推出的UCG28826高频准谐振反激式GaN转换器芯片采用自供电设计，取消了传统辅助电源线路和绕组，从而降低了能量损耗和系统复杂性。该芯片将多模式反激控制器、GaN驱动电路、开关元件及保护电路高度集成，并采用散热优化封装，不仅减少外部元件数量，还提升了转换效率和热管理性能，降低制造成本。

TI UCG28826

UCG28826是 TI 推出的一款集成700V氮化镓的高频准谐振（QR）反激式转换器，导通电阻为170mΩ，具备700V耐压能力，瞬态耐压可达800V，支持高达4.5A的连续开关电流，该芯片专为高功率密度AC/DC电源设计，适用于65W以下的高效电源转换场景。

该芯片采用自偏置架构和无辅助绕组传感技术，通过消除传统反激拓扑中所需的辅助绕组，可显著简化系统设计并提升整体效率，尤其适合USB-PD充电器、笔记本电脑适配器等宽输出电压范围应用。

在功能特性方面，UCG28826支持动态切换准谐振（QR）、断续导通模式（DCM）和连续导通模式（CCM），最高开关频率可达500kHz，同时通过谷底锁定、频率折返和突发模式优化轻载与空载效率，实现低于30mW的超低待机功耗。其集成的高压启动电路、输入/输出电压检测以及电流检测功能进一步降低了外围元件数量，并内置X电容放电电路，确保在拔插电源时快速泄放输入EMI滤波电容的残余电压，符合安全规范。

芯片集成了全面的保护机制，包括过温保护、过压保护、短路保护、双级过功率保护以及输入电压跌落保护等，并通过逐周期电流限制快速响应故障。其灵活的配置能力允许通过外部电阻编程关键参数，如峰值电流比、频率钳位、开关压摆率、故障响应模式等，支持平台化设计扩展。

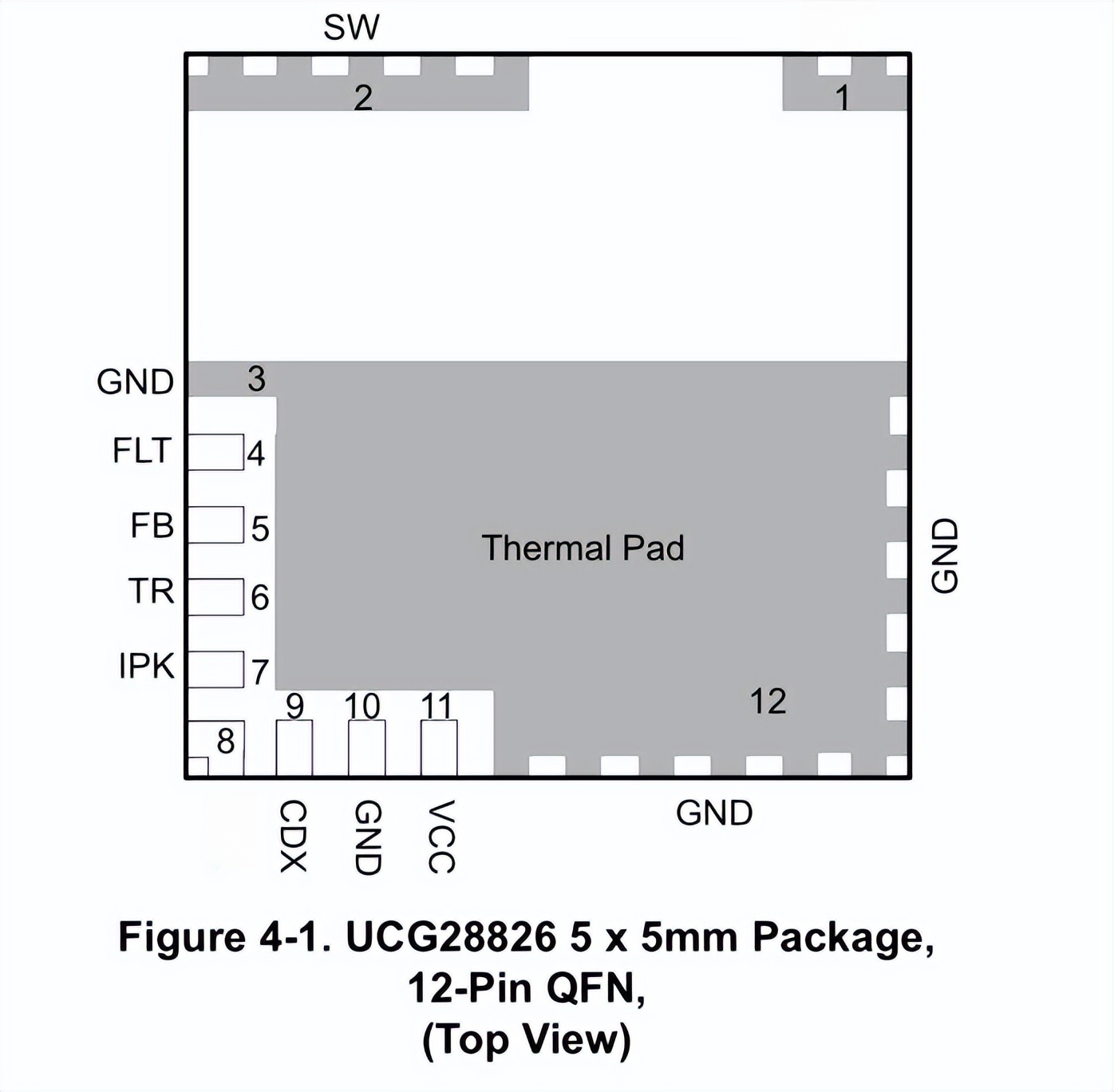

UCG28826还支持通过频率抖动技术分散开关频谱能量，降低电磁干扰，并支持可编程的开关压摆率以平衡效率与EMI性能。采用QFN12封装，适用于USB-PD适配器、工业导轨电源及服务器辅助电源等领域，并可通过配置TR引脚电阻可适配不同变压器匝比，满足3.3V至20V多档输出电压需求。

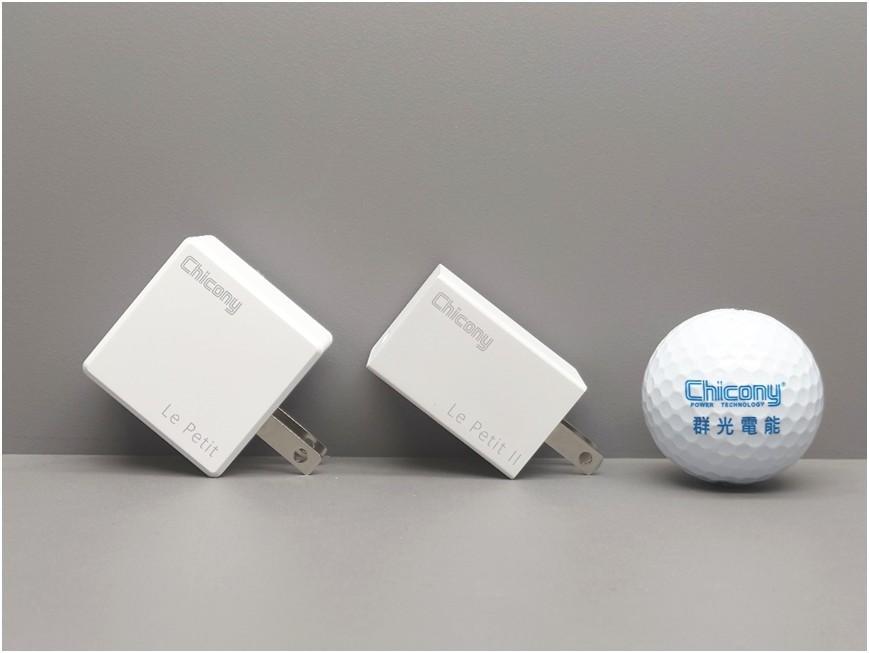

群光电能推出全新一代微型高效65W PD3.2笔电电源供应器「小王子2.0」（左二 Le Petit II），体积仅38 cm3，仅约市面上竞品的1/3大小。 左一为上一代产品「小王子」（Le Petit）。 （图源：群光电能）

据群光电能的相关消息，目前TI的这款UCG28826高频准谐振反激式转换器芯片已应用于群光电能小王子2.0上，得益于UCG28826的高集成化与先进的Auxless设计，小王子2.0实现了体积的大幅缩小，同时在电源转换效率和能耗控制方面也取得了非常明显的提升。

充电头网总结

UCG28826的推出为高效电源设计提供了全新的解决方案，尤其在电源小型化和高效能方面取得了显著进展。通过集成高压启动电路、电流检测功能和多种保护机制，该芯片不仅提高了电源转换效率，还优化了整体电源系统的安全性与可靠性。群光电能将UCG28826应用于其新一代小王子2.0笔电电源供应器中，充分展示了该芯片在实际应用中的优势。随着此类先进技术的不断发展，未来的电源设计将更加注重高效、紧凑和低功耗，为广泛的消费电子和工业应用提供更具竞争力的解决方案。
