内滑块弹簧防退与压板锁定设计规范(附参数选型表)

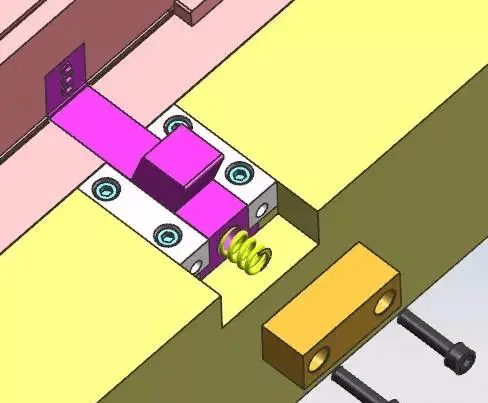

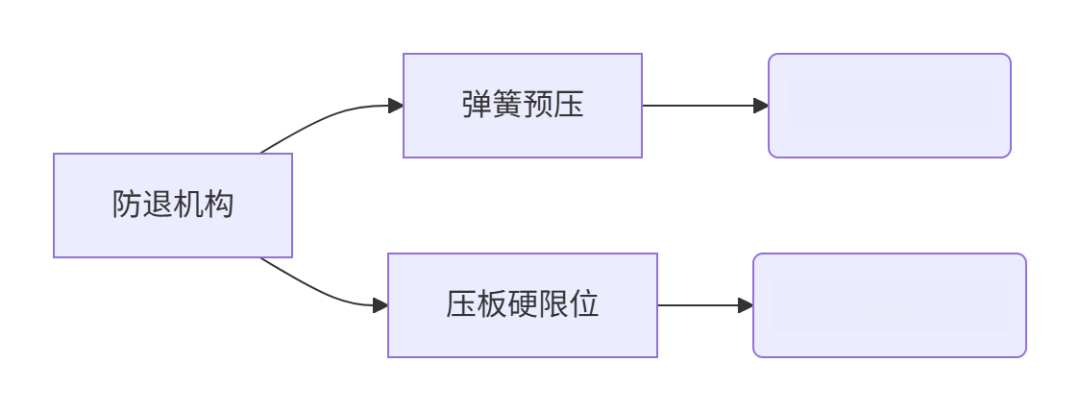

一、双重保险机构设计核心

黄金法则:弹簧提供预紧力,压板承担主锁力,二者缺一不可!

滑块重量(kg)

弹簧类型

预压比(F₀)

安装空间(mm)

<5

Ø10蓝弹簧

30%

行程+15

5-15

Ø15氮气弹簧

25%

行程+25

>15

Ø20气缸弹簧

20%

行程+35

计算公式

最小弹簧力 > 滑块自重 × 1.5 + 摩擦阻力

(摩擦系数取0.1-0.3)

2. 安装角度黄金定律倾斜角度θ与预压比关系:

θ<15°: 水平安装 → 预压力100%

15°<θ<45°: 弹簧斜置 → 需×cosθ补偿

θ>45°: 必须增设立柱辅助三、压板锁定系统设计1. 压板三重保险结构┌───────────┬──────────────┬─────────────┐

│ 压板类型 │ 锁紧力(kN) │ 适用行程(mm) │

├───────────┼──────────────┼─────────────┤

│ L型钩式 │ 50-80 │ ≤150 │

│ 梯形楔块式 │ 100-150 │ 150-300 │

│ 液压锁紧 │ 200+ │ >300 │

└───────────┴──────────────┴─────────────┘2. 关键尺寸设计规范

参数

设计公式

案例(100T模具)

压板厚度δ

T=0.03×滑块重量(kg)

12mm

锁紧斜面角度α

α=arctan(0.25)≈14°

14°

锁紧行程L

L=滑块行程×1.2

36mm

螺栓规格

M10/M12 12.9级

M12×4根

避坑:斜面角度>20°会导致自锁失效!

:用百分表调零(精度0.01mm)

:预压压缩量≥5mm

:塞尺检查间隙≤0.03mm

:铜棒轻击至接触面>80%

:交叉拧紧至30%扭矩

:扭矩扳手分三级加载:级1:50%扭矩 → 静置5min

级2:80%扭矩 → 蓝丹检测

级3:100%扭矩→ 保压10min

:手动抽芯3次检测复位精度

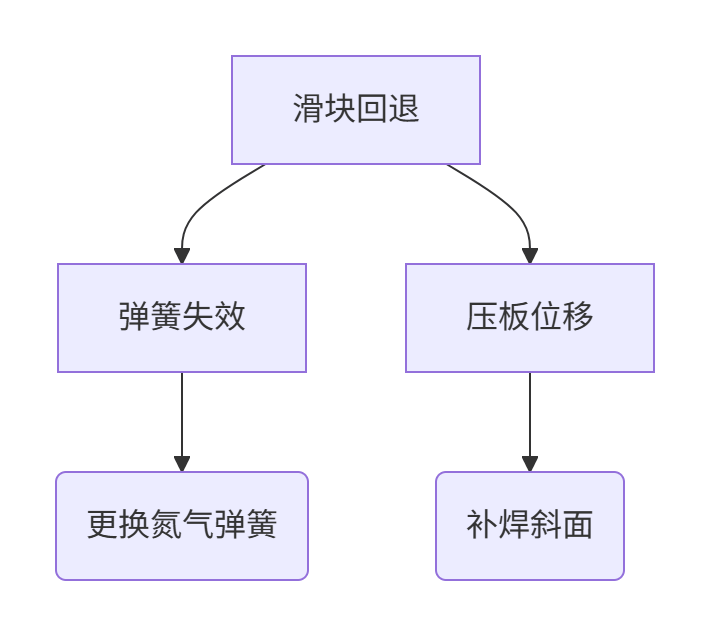

现场五分钟急救:

临时增垫0.1mm不锈钢片(应急增力)

压板喷二硫化钼干膜润滑剂

调整注塑机锁模延时+0.5s

├─ 锁模销直径:φ20mm

├─ 锁紧响应时间:<0.3s

└─ 位置传感器:分辨率0.005mm

优势:可承受2000kN冲击力,适用于汽车大型件模具

设计校验清单

✅ 弹簧预压力>滑块重力1.5倍

✅ 压板斜面自锁角<16°

✅ 锁紧螺栓抗拉强度≥1200MPa

✅ 设置机械式行程开关双保险

按此规范执行,可确保 100万模次内零退位故障
