一、前言

搞gb28181开发，首要任务就是解析协议，按照gb28181的文档来，还是非常详细的，通过抓包工具可以查看到具体的收发数据，也可以打开网络调试助手工具，监听5060端口，看到上报的数据，都是一个通用规则的协议。

 //设备端发送
REGISTER sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK1945388331
From:

     ;tag=33226951
To:


Call-ID: 1455222403
CSeq: 1 REGISTER
Contact:


Max-Forwards: 70
User-Agent: IP Camera
Expires: 3600
Content-Length: 0

//服务端应答
SIP/2.0 200 OK
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK1494593151
From:

        ;tag=33226951
To:

          Call-ID: 1455222403 CSeq: 2 REGISTER User-Agent: wx_feiyangqingyun Date: 2025-04-22T10:48:38.234 Content-Length: 0






消息头

• 第1行表明这条SIP消息的方法（Method）是REGISTER。
• 34020000002000000001是SIP服务器的国标编码。
• 国标编码指的是由中心编码（8位） 、行业编码（2位） 、类型编码（3位）、序号（7位）四个码段共20位十进制数字字符构成。
• 具体国标编码方法可以参考GB/T 28181—2016中的附录D。
• 3402000000指的是SIP服务器的域国标ID。
• SIP/2.0指的是SIP协议版本。

Via头

• 第2行为Via头，Via头中包含了发送请求方的相关信息，后续需要使用这些信息进行回复。
• SIP/2.0/UDP表示使用的是2.0版本的SIP协议，使用的传输协议是UDP，也可以使用TCP协议，大部分设备默认是UDP协议，GB2016以前只支持UDP协议。
• 192.168.0.64:5060为请求发送方的IP地址和端口号。
• Via头中必须包含branch参数，具体值是一个在整个SIP通信过程中不重复的数值。
• branch是一个事务ID（Transaction ID），用于区分同一个UA所发起的不同Transaction，它不会对未来的request或者是response造成影响，对于遵循IETF RFC3261规范的实现，
• 这个branch参数的值必须用 z9hG4bK 字符串打头。
• 其它部分是对To， From, Call-ID头域和Request-URI按一定的算法加密后得到，也可以是随机数或者UUID，目前没发现有什么用途。
• rport字段表示使用rport机制路由响应，即发送的响应时，按照rport中的端口发送SIP响应。
• 也就是说IP和端口均完全遵照从哪里来的，发回哪里去的原则。
• 如果没有rport字段时，服务端的策略是IP使用UDP包中的地址，即从哪里来回哪里去，但是端口使用的是via中的端口，详情见IETF RFC35818。

From头

• 第3行为From头，From头中包含了请求发送方的逻辑标识。
• 在GB28181协议中是发送请求的设备国标ID和域国标ID信息。
• tag参数是为了身份认证的，值为随机数字字符。

To头

• 第4行为To头，To头在SIP协议中是为了标明请求接收方的逻辑标识的。
• 在GB28181协议中填写的是发送请求的设备国标ID和域国标ID信息。

Call-ID头

• 第5行为Call-ID头，Call-ID头是全局唯一的，在同一个session中保持一致，在不同session中不同。

CSeq头

• 第6行为CSeq头，CSeq头又叫Command Seqence（命令队列），用于标识命令顺序。
• 值为序号+Method，序号部分为无符号整数，最大值为2^31。
• 序号起始值是随机的，后续在同一个session中依次递增。
• 比如发1 REGISTER没返回--->再发2 REGISTER--->没返回--->再发3 REGISTER--->这时返回了2 REGISTER就知道是第2个请求得到了响应。
• 对于ACK和CANCLE中的CSeq与INVITE中的Cseq保持一致。

其他头

• 第7行为Contact头，Contact头包含源的URI信息，用来给响应消息直接和源建立连接用。在GB28181协议中为SIP设备编码@源IP地址端口。
• 第8行为Max-Forwards头，Max-Forwards头用于设置包最大中转次数，默认是70。
• 第9行为User-Agent头，User-Agent头用于设置关于UA的信息，用户可以自定义。
• 第10行为Expires头，Expires头表示超时时间。 值=0表示注销。
• 第11行为Content-Length头，Content-Length头表示消息体的长度，因为REGISTER消息不需要消息体，因此为0。如果携带了xml或者sdp等消息体，则>0。

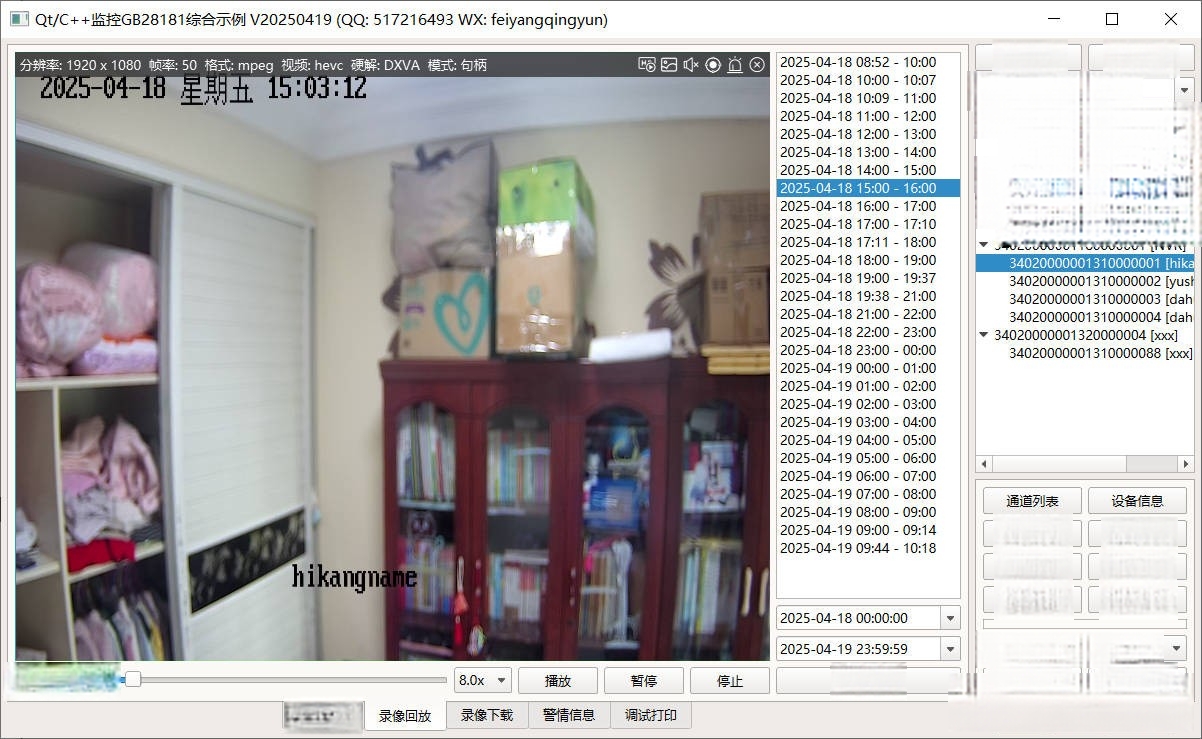

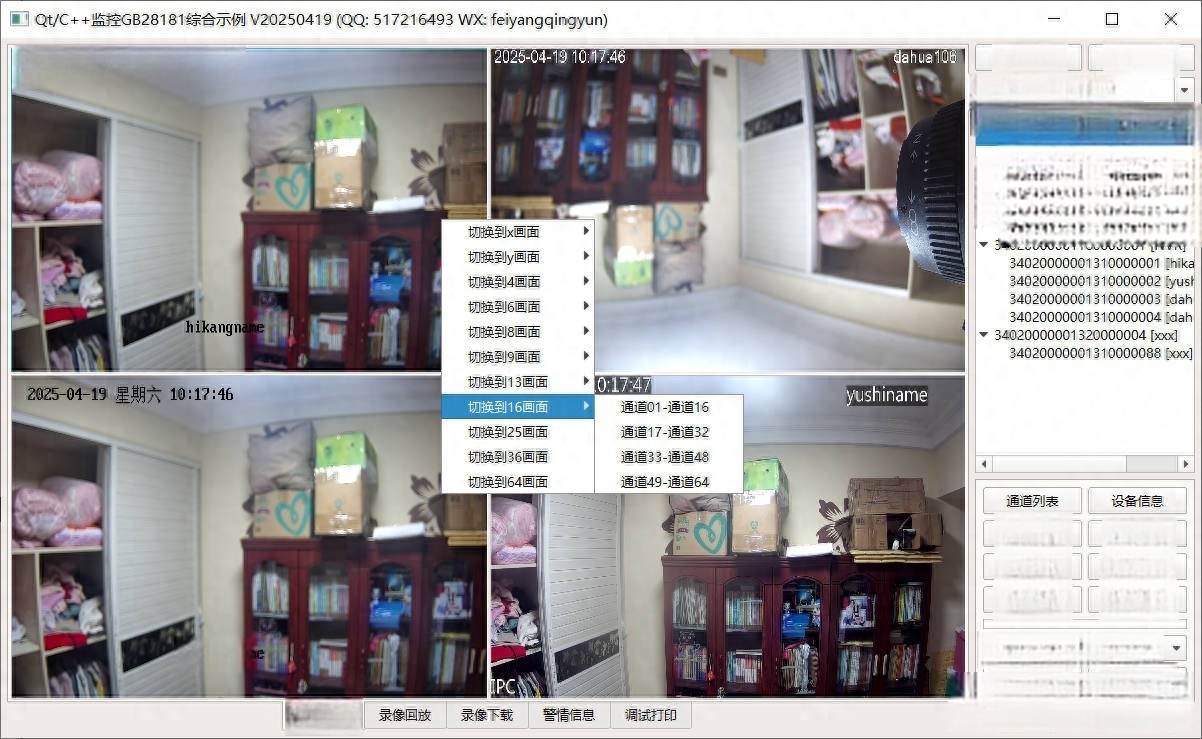

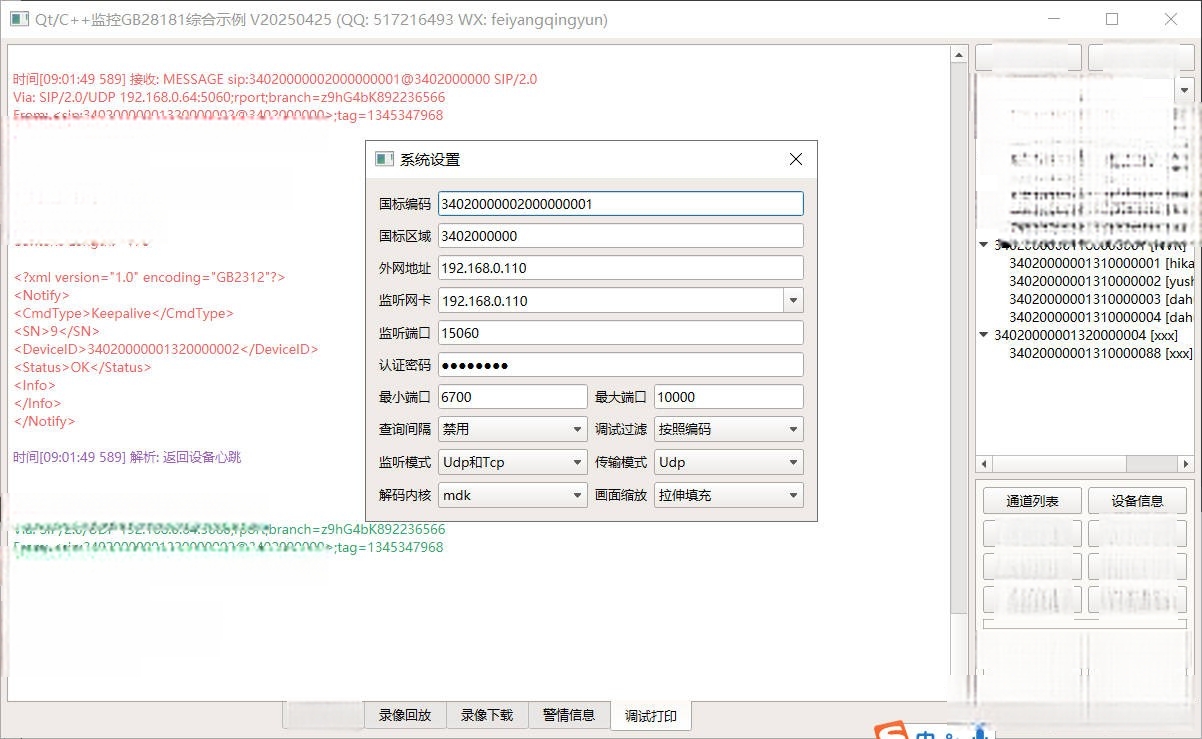

二、效果图

三、相关地址

1. 国内站点：https://gitee.com/feiyangqingyun
2. 国际站点：https://github.com/feiyangqingyun
3. 个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652
4. 文件地址：https://pan.baidu.com/s/1d7TH_GEYl5nOecuNlWJJ7g 提取码：01jf 文件名：bin_video_gb28181。

四、功能特点

1. 支持设备注册、注销、心跳、校时、注册认证、注销认证等。
2. 设备上线后可以手动获取设备状态、设备信息、配置信息、预置位信息等。
3. 设备上线后自动获取设备通道信息，包括中文通道名称。识别到通道上线离线变化，会重新获取该设备的所有通道信息。
4. 支持视频点播，可以分别点播主码流和子码流，内置rtp解包线程，解包后发给视频播放组件解码播放。
5. 每个设备每个通道支持点播多个视频，通过ssrc区分，支持共用端口和不同端口收流。
6. 支持对某个设备下面所有通道、某个通道、某个通道对应的某个流分别关闭。
7. 支持录像文件查询和回放，回放控制支持暂停播放、继续播放、倍速播放、切换播放进度。
8. 支持录像文件下载，支持倍速比如8倍速下载，可同时多线程批量下载。
9. 回放和下载同时支持IPC和NVR，比如摄像头自带的SD存储卡录像文件回放，NVR上的硬盘录像文件回放。
10. 支持云台控制，向上、向下、向左、向右、左上、右上、左下、右下方位移动，镜头放大缩小，光圈放大缩小，镜头聚焦放焦。
11. 支持预置位信息的查询、调用、添加、修改、删除等操作。
12. 自动目录订阅功能，通道上线下线都有对应的信号通知。
13. 内置定时读取通道信息机制，以保证通道信息是最新的，比如有些NVR是不断更新的通道信息。
14. 支持警情订阅，各种警情事件比如运动目标检测报警、入侵检测报警、徘徊检测报警等自动上报。
15. 国标服务同时支持udp和tcp方式，可选只监听一种或者两种都监听，tcp方式自动处理粘包问题。
16. 国标拉流同时支持udp、tcp被动、tcp主动三种方式，每个通道都可以自由选择何种拉流方式。
17. 内置拉流端口池，每次拉流从中取出一个，关闭流自动回收端口号，重复利用。
18. 收流端口自动纠错，自动跳过被占用的端口，不会出现端口占用导致收流失败的情况。
19. 视频播放自适应硬解码，极低资源占用，实时性极好，带悬浮条显示视频流信息，可以直接在悬浮条单击按钮保存录像文件到本地。
20. 支持几千路国标消息交互并发，实时视频流支持64路同时显示，可以拓展更多路数。
21. 支持阿里云等云服务器，可以分别设置内网监听地址和外网访问地址，一般云服务器上是监听地址用内网，对外访问用外网地址。
22. 支持视频分发，也就是推流，视频通道打开后可以自动推流到流媒体服务器，其他需要的地方拉流即可，支持rtsp、rtmp、hls、webrtc等方式拉流。
23. SIP解析和交互采用纯Qt底层代码实现，udp/tcp通信交互，祖传原创代码解析，不依赖任何第三方。
24. 代码量少，gb28181交互部分共几千行代码，注释详细，接口友好，使用极其简单，提供非常详细的使用示例。
25. 支持海康、大华、宇视、华为、天地伟业等所有国标设备。
26. 支持所有Qt版本和编译器以及操作系统，包括但不限于win、linux、mac、android、嵌入式linux、树莓派香橙派、国产os等。

五、相关代码
