一、前言

在技术的长河中探索，有些目标一旦确立，便如同璀璨星辰，指引着我们不断前行。早在2014年，我心中就种下了用纯Qt实现GB28181协议的种子，如今回首，一晃十年已逝，好在整体框架和逻辑终于打通，个中滋味，只有自己知晓。

最初接触GB28181协议时，我就发现它远比熟悉的onvif协议复杂。onvif协议在局域网内表现出色，配置简单、使用方便，很多安防设备在局域网环境下借助onvif协议能轻松实现设备间的互联互通。然而，当涉及外网访问时，onvif就显得力不从心，几乎找不到有效的解决办法。在如今监控设备遍布大街小巷，各部门机构都急需外网远程取流的大环境下，GB28181协议应运而生。它作为一套视频监控规范，旨在解决外网访问监控视频的诸多痛点。但GB28181协议也面临着网络通信的固有难题，比如服务端在未收到客户端消息时，无法知晓客户端的具体通信地址，这就导致双方无法直接通信，必须由客户端主动向服务器发送消息来建立联系。

在实现GB28181协议的过程中，选择何种方式解析SIP协议是关键。市面上关于SIP协议的第三方库五花八门，功能看似完备。但经过深思熟虑，我最终决定采用Qt底层的udp通信协议来进行解析。这么做主要有两方面的考量。一方面，从底层入手能让我更深入地理解协议的每一个细节。在解析过程中，我可以根据实际需求打造友好的使用接口，避免了使用第三方库时可能遇到的各种问题，比如繁琐的编译过程，不同版本库之间的兼容性难题等。另一方面，考虑到项目后期的拓展性，从底层“手撸”代码是最好的选择。只有牢牢掌握底层实现，才能灵活应对各种新需求和新场景，将兼容性和易用性放在首位。毕竟，只有真正解决了客户在使用过程中的痛点，产品才有市场价值。

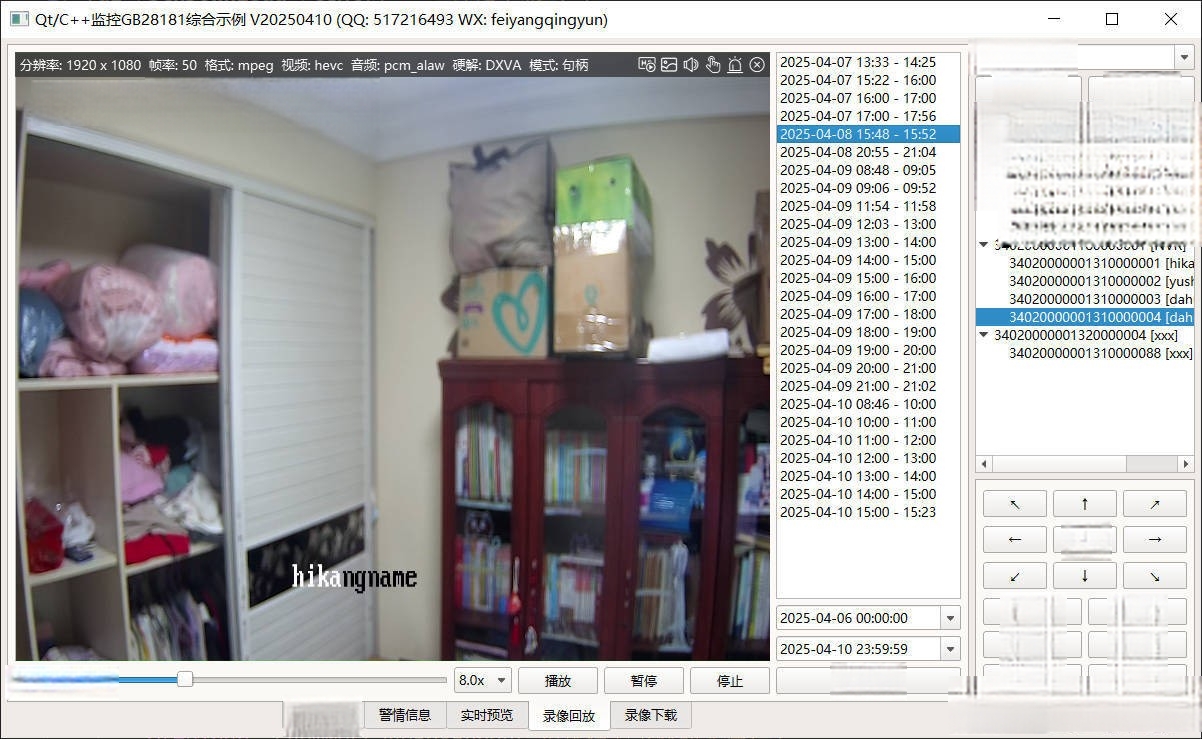

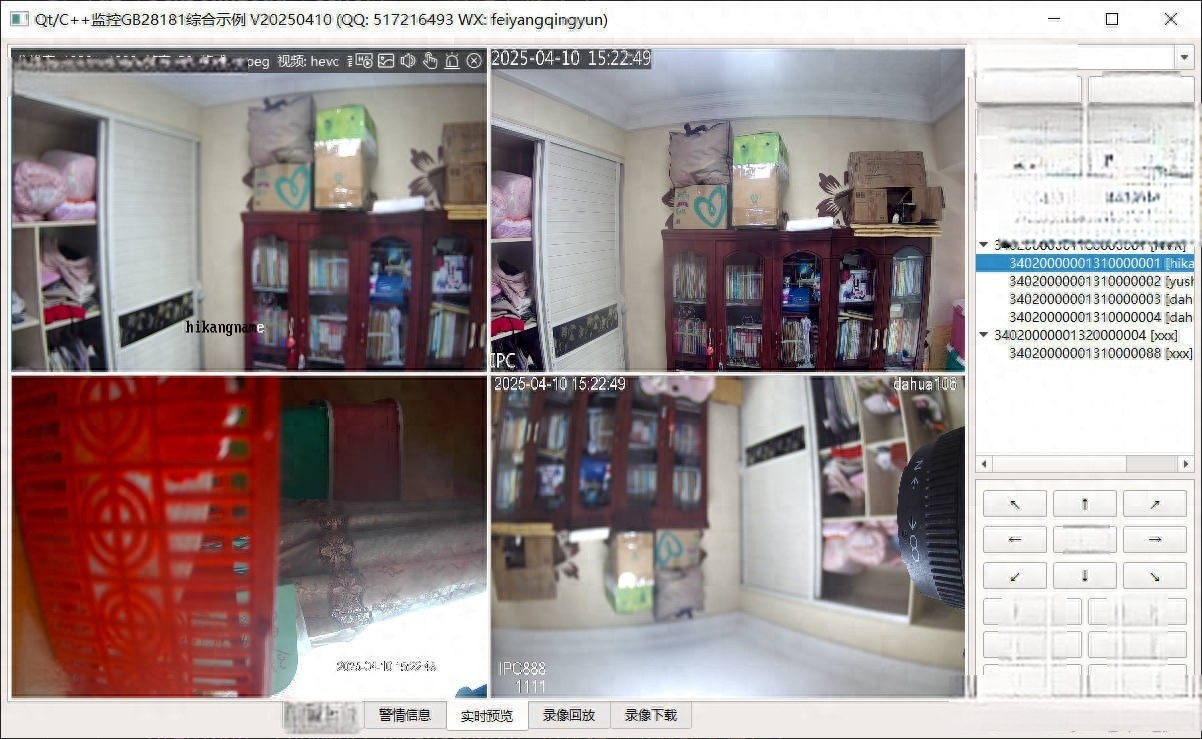

二、效果图

在这里插入图片描述

在这里插入图片描述

三、相关地址

国内站点：https://gitee.com/feiyangqingyun
国际站点：https://github.com/feiyangqingyun
个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652
文件地址：https://pan.baidu.com/s/1d7TH_GEYl5nOecuNlWJJ7g 提取码：01jf 文件名：bin_video_gb28181。

四、功能特点

支持设备注册、注销、心跳、校时、注册认证、注销认证等。
设备上线后可以手动获取设备状态、设备信息、配置信息、预置位信息等。
设备上线后自动获取设备通道信息，包括中文通道名称。识别到通道上线离线变化，会重新获取该设备的所有通道信息。
支持视频点播，可以分别点播主码流和子码流，内置rtp解包线程，解包后发给视频播放组件解码播放。
每个设备每个通道支持点播多个视频，通过ssrc区分，支持共用端口和不同端口收流。
支持对某个设备下面所有通道、某个通道、某个通道对应的某个流分别关闭。
支持录像文件查询和回放，回放控制支持暂停播放、继续播放、倍速播放、切换播放进度。
支持录像文件下载，支持倍速比如8倍速下载，可同时多线程批量下载。
回放和下载同时支持IPC和NVR，比如摄像头自带的SD存储卡录像文件回放，NVR上的硬盘录像文件回放。
支持云台控制，向上、向下、向左、向右、左上、右上、左下、右下方位移动，镜头放大缩小，光圈放大缩小，镜头聚焦放焦。
支持预置位信息的查询、调用、添加、修改、删除等操作。
自动目录订阅功能，通道上线下线都有对应的信号通知。
支持警情订阅，各种警情事件比如运动目标检测报警、入侵检测报警、徘徊检测报警等自动上报。
国标服务同时支持udp和tcp方式，可选只监听一种或者两种都监听，tcp方式自动处理粘包问题。
收流端口自动纠错，自动跳过被占用的端口，不会出现端口占用导致收流失败的情况。
支持几千路国标消息交互并发，实时视频流支持64路同时显示，可以拓展更多路数。
支持阿里云等云服务器，可以分别设置内网监听地址和外网访问地址，一般云服务器上是监听地址用内网，对外访问用外网地址。
支持视频分发，也就是推流，视频通道打开后可以自动推流到流媒体服务器，其他需要的地方拉流即可，支持rtsp、rtmp、hls、webrtc等方式拉流。
SIP解析和交互采用纯Qt底层代码实现，udp/tcp通信交互，祖传原创代码解析，不依赖任何第三方。
代码量少，gb28181交互部分共几千行代码，注释详细，接口友好，使用极其简单，提供非常详细的使用示例。
支持海康、大华、宇视、华为、天地伟业等所有国标设备。
支持所有Qt版本和编译器以及操作系统，包括但不限于win、linux、mac、android、嵌入式linux、树莓派香橙派、国产os等。

五、相关代码

 #include "frmconfig.h"
#include "frmserver.h"
#include "ui_frmserver.h"
#include "qthelper.h"
#include "apphelper.h"
#include "rtpthread.h"
#include "gb28181server.h"
#include "gb28181helper.h"

frmServer::frmServer(QWidget *parent) : QWidget(parent), ui(new Ui::frmServer)
{
    ui->setupUi(this);
    this->initForm();
    this->initConfig();
}

frmServer::~frmServer()
{
    delete ui;
}

void frmServer::closeEvent(QCloseEvent *)
{
    if (AppConfig::ServerStart) {
        on_btnStart_clicked();
    }

    qApp->quit();
}

void frmServer::initForm()
{
    ui->tabPlayback->setEnabled(false);
    ui->tabDownload->setEnabled(false);
    ui->widgetControl->setEnabled(false);
    ui->widget->setFixedWidth(AppData::RightWidth);
    connect(ui->tabPreview, SIGNAL(selectVideo(QString, QString)), this, SLOT(selectVideo(QString, QString)));

    ui->treeWidget->setAnimated(false);
    ui->treeWidget->setIndentation(15);
    ui->treeWidget->setExpandsOnDoubleClick(false);

    //立即启动服务
    server = NULL;
    if (AppConfig::ServerStart) {
        on_btnStart_clicked();
    }
}

void frmServer::initConfig()
{
    ui->tabWidget->setCurrentIndex(AppConfig::TabIndexMain);
    connect(ui->tabWidget, SIGNAL(currentChanged(int)), this, SLOT(saveConfig()));

    ui->cboxFlag->addItem(AppConfig::FilterType == 0 ? "00000000000000000000" : "0.0.0.0");
    ui->cboxFlag->lineEdit()->setText(AppConfig::FilterFlag);
    connect(ui->cboxFlag->lineEdit(), SIGNAL(textChanged(QString)), this, SLOT(saveConfig()));
}

void frmServer::saveConfig()
{
    AppConfig::TabIndexMain = ui->tabWidget->currentIndex();
    AppConfig::FilterFlag = ui->cboxFlag->lineEdit()->text();
    AppConfig::writeConfig();
}

void frmServer::receiveEvent(GB28181Event event)
{
    if (event.alarmMethod != 5) {
        return;
    }

    //设备中的某个通道离线和上线
    QTreeWidgetItem *itemChannel = AppHelper::findItem(ui->treeWidget, event.deviceId, event.channelId);
    if (itemChannel) {
        if (event.alarmInfo == 13) {
            itemChannel->setDisabled(true);
            ui->tabPreview->closeVideo(event.deviceId, event.channelId);
        } else if (event.alarmInfo == 14) {
            itemChannel->setDisabled(false);
        }
    }
}

void frmServer::deviceChanged(const QString &deviceId, bool online)
{
    //关闭对应的画面
    if (!online) {
        ui->tabPreview->closeVideo(deviceId);
    }

    QList

      devices = server->getDevices();
    GB28181Device device = GB28181Helper::getDevice(deviceId, devices);
    QString text = deviceId + " [" + device.deviceName + "]";

    QTreeWidgetItem *itemDevice = AppHelper::findItem(ui->treeWidget, deviceId, "");
    if (itemDevice) {
        itemDevice->setText(0, text);
        itemDevice->setDisabled(!online);
        return;
    }

    //不存在则添加顶层节点
    QTreeWidgetItem *item = new QTreeWidgetItem;
    item->setText(0, text);
    item->setData(0, Qt::UserRole, deviceId);
    ui->treeWidget->insertTopLevelItem(0, item);

    //添加到下拉框
    QString flag = (AppConfig::FilterType == 0 ? device.deviceId : device.deviceIp);
    if (ui->cboxFlag->findText(flag) < 0 ui->cboxFlag->addItem(flag);
    }
}

void frmServer::channelChanged(const QString &deviceId)
{
    //每次都清空通道再重新添加
    QList

       devices = server->getDevices();
    QTreeWidgetItem *itemDevice = AppHelper::findItem(ui->treeWidget, deviceId, "");
    if (itemDevice) {
        qDeleteAll(itemDevice->takeChildren());
        QStringList ids, names;
        GB28181Helper::getChannelInfo(deviceId, devices, ids, names);
        for (int i = 0; i < ids.count i qtreewidgetitem itemchannel='new' qtreewidgetitemitemdevice itemchannel->setText(0, ids.at(i) + " [" + names.at(i) + "]");
            itemChannel->setData(0, Qt::UserRole, ids.at(i));
        }
    }

    //通过单次定时器去执行/防止频繁上线期间卡主界面
    static QTimer *timer = NULL;
    if (!timer) {
        timer = new QTimer(this);
        connect(timer, SIGNAL(timeout()), this, SLOT(finshed()));
        timer->setSingleShot(true);
        timer->setInterval(300);
    }

    timer->stop();
    timer->start();
}

void frmServer::finshed()
{
    //展开所有节点
    ui->treeWidget->expandAll();
    //自动调整列宽
    ui->treeWidget->resizeColumnToContents(0);
}

void frmServer::on_btnStart_clicked()
{
    if (ui->btnStart->text() == "启动服务") {
        ui->tabDebug->clear();
        ui->tabEvent->clear();
        if (AppConfig::ServerIp == "0.0.0.0") {
            QtHelper::showMessageBoxError("请先打开系统设置, 选择网卡地址!");
            return;
        }

        server = new GB28181Server;
        connect(server, SIGNAL(sendData(QString, int, QString, QString)), ui->tabDebug, SLOT(sendData(QString, int, QString, QString)));
        connect(server, SIGNAL(receiveData(QString, int, QString, QString)), ui->tabDebug, SLOT(receiveData(QString, int, QString, QString)));
        connect(server, SIGNAL(receiveInfo(QString, int, QString, QString)), ui->tabDebug, SLOT(receiveInfo(QString, int, QString, QString)));
        connect(server, SIGNAL(playStart(QString, int, QString, int, int)), ui->tabDebug, SLOT(playStart(QString, int, QString, int, int)));

        connect(server, SIGNAL(receiveEvent(GB28181Event)), this, SLOT(receiveEvent(GB28181Event)));
        connect(server, SIGNAL(receiveEvent(GB28181Event)), ui->tabEvent, SLOT(receiveEvent(GB28181Event)));
        connect(server, SIGNAL(receiveRecord(QList

       )), ui->tabPlayback, SLOT(receiveRecord(QList

        )));
        connect(server, SIGNAL(receiveRecord(QList

         )), ui->tabDownload, SLOT(receiveRecord(QList

          ))); connect(server, SIGNAL(receiveStatus(GB28181Status)), ui->tabPlayback, SLOT(receiveStatus(GB28181Status))); connect(server, SIGNAL(receiveStatus(GB28181Status)), ui->tabDownload, SLOT(receiveStatus(GB28181Status))); connect(server, SIGNAL(deviceChanged(QString, bool)), this, SLOT(deviceChanged(QString, bool))); connect(server, SIGNAL(channelChanged(QString)), this, SLOT(channelChanged(QString))); connect(server, SIGNAL(presetChanged(QStringList, QStringList)), ui->widgetControl, SLOT(presetChanged(QStringList, QStringList))); GB28181ServerPara para; para.serverId = AppConfig::ServerId; para.serverRealm = AppConfig::ServerRealm; para.serverHost = AppConfig::ServerHost; para.serverIp = AppConfig::ServerIp; para.serverPort = AppConfig::ServerPort; para.serverPwd = AppConfig::ServerPwd; para.timeout = AppConfig::Timeout; server->setServerPara(para); server->start((ListenMode)AppConfig::ListenMode); ui->btnStart->setText("停止服务"); ui->tabPreview->setServer(server); ui->tabPlayback->setServer(server); ui->tabDownload->setServer(server); ui->widgetControl->setServer(server); ui->tabPlayback->setEnabled(true); ui->tabDownload->setEnabled(true); ui->widgetControl->setEnabled(true); } else { ui->treeWidget->clear(); ui->treeWidget->resizeColumnToContents(0); ui->btnStart->setText("启动服务"); ui->tabPreview->closeAll(); ui->tabPlayback->closeAll(); ui->tabDownload->closeAll(); ui->widgetControl->closeAll(); ui->tabPlayback->setEnabled(false); ui->tabDownload->setEnabled(false); ui->widgetControl->setEnabled(false); //停顿下处理事件 qApp->processEvents(); server->stop(); server->deleteLater(); server = NULL; RtpThread::Port = 6900; } //按钮触发的要保存启动状态 if (sender() == ui->btnStart) { AppConfig::ServerStart = (ui->btnStart->text() == "停止服务"); AppConfig::writeConfig(); } } void frmServer::on_btnConfig_clicked() { static frmConfig *config = new frmConfig; config->show(); config->activateWindow(); } void frmServer::selectVideo(const QString &deviceId, const QString &channelId) { //视频通道按下自动选中设备通道节点 QTreeWidgetItem *itemChannel = AppHelper::selectItem(ui->treeWidget, deviceId, channelId); if (itemChannel) { on_treeWidget_itemClicked(itemChannel, 0); } } void frmServer::itemClicked(QTreeWidgetItem *item, bool dbClick) { QString deviceId, channelId; AppHelper::getItemId(item, deviceId, channelId); ui->tabPlayback->setId(deviceId, channelId); ui->tabDownload->setId(deviceId, channelId); ui->widgetControl->setId(deviceId, channelId); if (dbClick) { ui->tabPreview->openVideo(deviceId, channelId); } } void frmServer::on_treeWidget_itemClicked(QTreeWidgetItem *item, int) { this->itemClicked(item, false); } void frmServer::on_treeWidget_itemDoubleClicked(QTreeWidgetItem *item, int) { this->itemClicked(item, true); }
